3G的魅力在于高速數據與多媒體業務，而視頻電話、視頻流、游戲等高速數據業務一般都發生在舒適的室內環境中，這些業務功能都需要較大的系統容量和良好的網絡質量。3G時代60%～70%的數據業務將發生在室內，歐美國家和中國香港地區的統計顯示室內移動電話話務量約占總話務量的1/3;日本NTT DoCoMo公司的調查發現3G用戶的室內使用量占到了70%，而室外使用量只有30%。對運營商而言，大量使用室內覆蓋系統，可以爭奪室內的話務量。NTT DoCoMo公司統計，實施室內覆蓋的建筑物內話務量增大了1.43倍。室內覆蓋還可以用于分散過密地區的網絡壓力，解決高端用戶密集城區覆蓋問題，減少室外基站的數量和配置，降低室外網絡的整體干擾水平，從而提高整個系統的容量，更好地滿足用戶對質量的要求，其性能的好壞將直接影響到運營商的客戶體驗及收益，是其取得成功的關鍵因素之一。

解決室內覆蓋的主要方法是建設室內覆蓋分布系統，室內分布系統的基本原理是將室外信號通過有線方式引入到室內，再通過小型天線將信號發送出去，從而提高室內覆蓋水平。WCDMA是3G三大主流技術之一，WCDMA室內分布系統將是WCDMA整個網絡建設的重點之一。本文將從一些工程經驗出發，分析WCDMA室內分布系統設計的特點，并總結出一些方法和技巧。

WCDMA室內分布系統設計的特點

1.傳輸損耗和空間損耗大造成覆蓋范圍受限

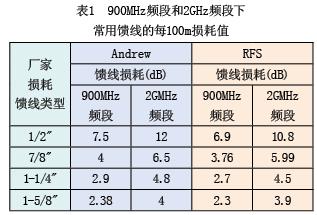

從工作頻段來看，WCDMA工作的核心頻段為2GHz頻段。與2G網絡工作的800MHz和900MHz頻段相比，WCDMA信號的饋線損耗較大，穿透能力和繞射能力相對較差。從表1可以看出，相比于在900MHz頻段的饋線損耗，WCDMA信號在3G頻段的損耗比在900MHz頻段的損耗大50%左右。

可以計算出在各種距離下，2G和3G系統的不同自由空間損耗值如表2所示。選取Keean-Motley模型(適用于900MHz和2GHz室內環境預測)作為室內無線傳播模型。

從饋線損耗和自由空間損耗可以看出，在覆蓋同樣距離目標情況下，WCDMA總損耗比900MHz系統多9～11dB。所以，對于大的樓宇，WCDMA信號在傳輸和分配過程中，信號低到一定程度時需干線放大器對其放大。如果WCDMA室內覆蓋系統是和2G網絡共用室內分布系統，則需用雙頻或多頻合路器把信號分開(下行是分路，上行是合路)，通過各自的放大器放大后，再通過雙頻或多頻合路器合路。

2.和其它系統共享室內覆蓋帶來的問題

在實際組網時，建筑物附近或建筑物內部通常已經存在各類無線通信系統信號，如GSM、WLAN或其它3G制式的信號。從節約投資、減小施工難度和縮短施工周期考慮，往往要和其它系統合路共用室內覆蓋系統。這就存在以下問題：

無源器件工作頻率必須要涵蓋WCDMA和其它所有共有系統的工作頻段;

(2)有源器件部分無法共用，各系統間有源器件需相互獨立;

(3)功率傳輸損耗差異;

(4)系統間相互干擾問題;

(5)合理利用和保留原有系統的設計思路。

對這些問題，要逐一分析，找到解決辦法。

目前大多數廠家提供的室內天線及無源器件工作頻帶均能涵蓋800M～2500MHz。已有GSM室內分布系統的無源器件如果不支持多系統的工作頻帶，我們在引入WCDMA系統時，必須對原有室內分布系統進行改造，將無源器件更換為寬頻器件。

(2)在WCDMA與其它系統共享室內分布系統中，有源器件主要指的是干線放大器。對于有源器件無法共用的問題，一般有兩種方法來解決：第一種方法是在干線放大器前后將各路信號分、合路，各系統獨自用支持本系統的干線放大器將信號放大;第二種方法是通過調整GSM/WCDMA共享接入點，即在各系統的干線放大器之后合路，使得不同的系統分別獨立地進行信號放大。

(3)我們應根據實際情況，通過對信號源與干線放大器的功率調整以及精心選擇共享接入點，保證各系統的邊緣場強要求，有必要的話，可以更換器件和饋線等，以減少傳輸損耗和插入損耗。

(4)系統間的相互干擾問題。目前大多數廠家提供的設備均能滿足防止各種系統之間的相互干擾所要求的隔離度。在實際設計中，只需合理選擇設備供應商、合理選擇滿足指標的器件即可。

(5)我們對原有系統要利用其合理部分，改造其不合理之處，并盡量不對已有系統進行大的改動。這是因為原有系統經過實際檢驗和完善，在方案的合理性、工程施工的合理性以及實測信號覆蓋等方面已經得到較好解決。在WCDMA升級改造的實際設計中，應根據運營商要求和業主要求等，在盡量利用和不改動原有設計思路的前提下，合理解決WCDMA信號的合路、覆蓋問題。
