1. 概述

因特網，在20世紀60年代末，作為一個實驗，開始于DARPA(美國國防部的高級研究項目管理局)。隨著研究機構、學院和政府加入，形成了最早的ARPANET。后來，美國國家科學基金會又開發了NSFNET(1995年4月停用)。發展到現在，因特網成為了由商業提供者運營的的更分散的體系。而下一代因特網(NGI)的計劃已于1997年10月啟動，目前已推出的主要方案有Internet2,Abilene等。

出于管理和擴展的目的，因特網可以被分割成許多不同的自治系統(Autonomous System)。換句話說，因特網是由自治系統匯集而成的。

BGPv4(Border gateway protocol Version 4)——邊緣網關協議(定義于RFC1771)，是現行因特網的實施標準，就是用來連接自治系統，實現自治系統間的路由選擇功能的。

2. IGP與EGP

所有的路由選擇協議可以被分成IGP和EGP兩種。要了解IGP和EGP的概念，應該首先了解自治系統(AS)的概念。傳統的AS定義(RFC1771)：AS是同一個技術管理下的一組路由器，它們使用一種內部網關協議和一致的度量尺度來對數據包進行AS內部的路由，而使用外部網關協議來對發向其它AS的數據包進行路由選擇。發展到現在，已經允許并且時常采用在一個自治系統AS中使用多個內部網關協議，甚至多個路由選擇的度量標準。所以，現在的自治系統被擴展的定義為：共享同一路由選擇策略的一組路由器。

IGP(Interior gateway protocols)——內部網關協議，定義為在一個自治系統內部使用的路由協議(包括動態路由協議和靜態路由)。IGP的功能是完成數據包在AS內部的路由選擇，或者說，是講述數據包如何穿過本地AS的。RIPv1&v2，IGRP，EIGRP，OSPF，ISIS都是典型的IGP。

EGP(Exterior gateway protocols)——外部網關協議，定義為在多個自治系統之間使用的路由協議。它主要完成數據包在AS間的路由選擇，或者說，講述數據包為了到達目的IP，需要通過哪些AS。BGP4就是一種EGP。

IGP只作用于本地AS內部，而對其他AS一無所知。它負責將數據包發到主機所在的網段(segment)。EGP作用于各AS之間，它只了解AS的整體結構，而不了解各個AS內部的拓?fù)浣Y(jié)構。它只負責將數據包發到相應的AS中，余下的工作便交給IGP來做。

每個自治系統AS都有唯一的標識，稱為AS號(AS number)，由IANA(Internet Assigned Numbers Authority)來授權分配。這是一個16位的二進制數，范圍為1~65535，其中65412~65535為AS專用組(RFC2270)。

3.BGP-4的基本概念

BGP-4是典型的外部網關協議，是現行的因特網實施標準。它完成了在自治系統AS間的路由選擇。可以說，BGP協議是現代整個網絡的支架。

BGP-4在RFC1771中作出了規定，并且還涉及其他很多的RFC文檔。在這一新版本中，BGP開始支持CIDR(Classless interdomains routing)和AS路徑聚合(Aggregation)，這種新屬性的加入，可以減緩BGP表中條目的增長速度。

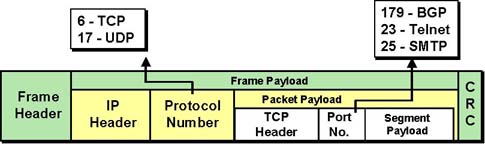

圖一

BGP協議是一種距離矢量(Distance vector)的路由協議，但是比起RIP等典型的距離矢量協議，又有很多增強的性能。BGP使用TCP作為傳輸協議，使用端口號179。在通信時，要先建立TCP會話，這樣數據傳輸?shù)目煽啃跃陀蒚CP協議來保證，而在BGP的協議中就不用再使用差錯控制和重傳的機制，從而簡化了復雜的程度。另外，BGP使用增量的、觸發性的路由更新，而不是一般的距離矢量協議的整個路由表的、周期性的更新，這樣節省了更新所占用的帶寬。BGP還使用“保留”信號(Keepalive)來監視TCP會話的連接。而且，BGP還有多種衡量路由路徑的度量標準(稱為路由屬性)，可以更加準確的判斷出最優的路徑。

與傳統的內部路由協議相比，BGP還有一個有趣的特性，就是使用BGP的路由器之間，可以被未使用BGP的路由器隔開。這是因?yàn)锽GP在獨立的內部路由協議之上工作，所以通過BGP會話連接的路由器能被多個運行內部路由協議的路由器分開。

建立了BGP會話連接的路由器被稱作對等體(peers or neighbors)，對等體的連接有兩種模式：IBGP(Internal BGP)和EBGP(External BGP)。IBGP是指單個AS內部的路由器之間的BGP連接，而EBGP則是指AS之間的路由器建立BGP會話。

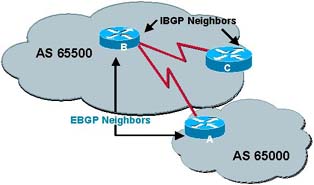

圖二

前面已經提到，BGP是用來完成AS之間的路由選擇的，所以對于BGP來說，每一個AS都是一個原子的跳度。那么，IBGP又起什么樣的作用呢?IBGP是用來在AS內部完成BGP更新信息的交換。雖然這種功能也可以由“再分布” (Redistribution)技術來完成——將EBGP傳送來的其他AS的路由“再分布”到IGP中，然后將其“再分布”到EBGP傳送到其他AS。但是相比之下，IBGP提供了更高的擴展性、靈活性和管理的有效性。比如，IBGP提供了選擇本地AS外出點的方式。

IBGP的功能是維護AS內部連通性。BGP規定，一個IBGP的路由器不能將來自另一IBGP路由器的路由發送給第三方IBGP路由器。這也可以理解為通常所說的Split-horizon規則。當路由器通過EBGP接收到更新信息時，它會對這個更新信息進行處理，并發送到所有的IBGP及余下的EBGP對等體;而當路由器從IBGP接收到更新信息時，它會對其進行處理并僅通過EBGP傳送，而不會向IBGP傳送。所以，在AS中，BGP路由器必須要通過IBGP會話建立完全連接的網狀連接，以此來保持BGP的連通性。如果沒有在物理上實現全網狀(full meshed)的連接，就會出現連通性上的問題。

AS在BGP看來是一個整體，AS內部的BGP路由器都必須將相同的路由信息發送給邊界的EBGP路由器。路由信息在通過IBGP鏈路時不會發生改變，只有通過EBGP鏈路時，路由信息才會發生變化。在AS內部，通過IBGP連接的路由器都有相同的BGP路由表(BGP路由表(BGP Routing Table)用于存放BGP路由信息，不同于IGP路由表，兩個表之間的信息可以通過“再分布”(Redistribution)技術進行交換)。
