德特威勒在業內向來是以提供優秀的全屏蔽解決方案聞名的，其7類和7A類線纜，無論從工藝上來說還是從性能來說，都達到了一個全新的高度，因此，許多追求高性能的客戶，尤其是許多歐洲客戶都選擇德特威勒的產品，因為他們已經習慣了德特威勒高品質的服務。

在中國，大量的終端設備還都是采用RJ45的接口方式，而大家都知道，這種8根銅針并排的模塊是無法達到7類的傳輸標準的，6A類500MHz已經是其傳輸?shù)臉O限了（如下圖1，德特威勒6A類模塊），要達到7類傳輸標準必須采用4線對完全隔離的PS模塊（如下圖2，德特威勒7類PS模塊），兩個模塊的差異一目了然（如下圖3，兩種模塊結構的比較），要升級全部的系統需要投入大量的金錢。因此，許多客戶如德國大眾，他們選擇了折中的方案，墻體內的線纜采用德特威勒7類線纜，物理帶寬可達1000MHz；模塊采用6A類RJ45模塊，后期只要更換為7類模塊便可將整個鏈路升級為7類，大大節省了成本。

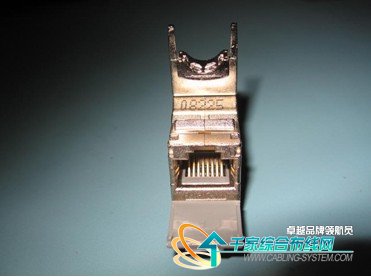

圖1   6A類模塊

圖2   7類模塊

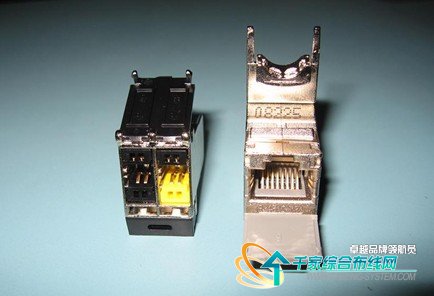

圖3    7類模塊和6A類模塊的比較

現在，我們就來看看，怎樣進行6A類模塊的打線。首先我們來認識一下，本次我們操作的兩個對象，如下圖，

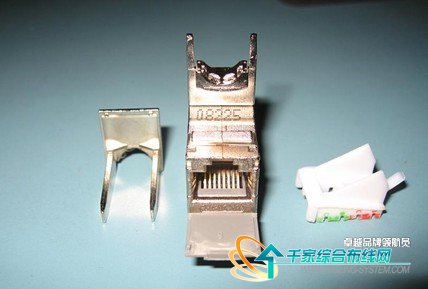

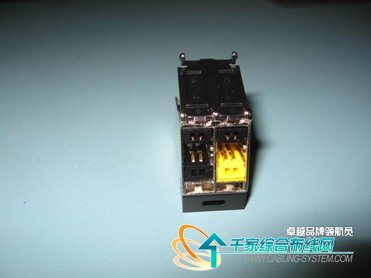

圖4.6A類模塊的分解圖，

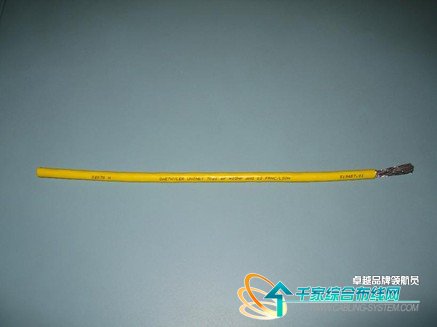

圖5A和圖5B.7類線纜（LSOH護套）。

圖4   6A類模塊分解圖

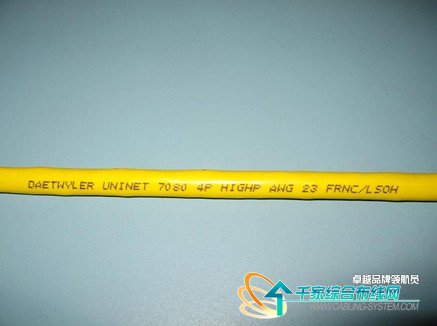

圖5A  7類線纜印字

圖5B   7類線纜結構

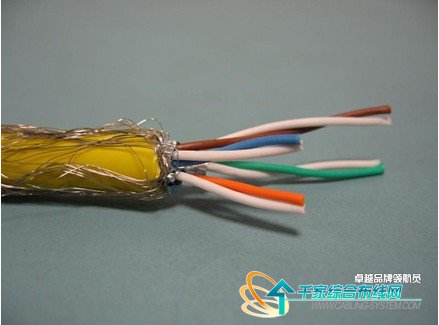

第一步剝線，如下圖6，剝下最外面的護套層，我們可以看到，德特威勒7類線為鋁箔對對屏蔽+絲網總屏蔽，達到了非常優秀的屏蔽效果。然后將絲網層向后翻起。

圖6    剝線

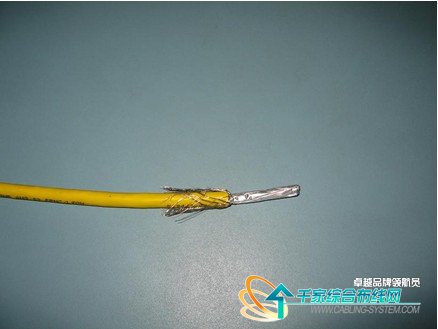

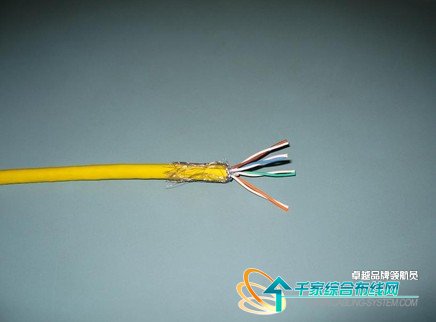

第二步，將四線對的鋁箔屏蔽層剝除，由于是鋁箔+絲網雙層屏蔽結構，因此我們可以將鋁箔層去除，留下絲網層，不影響整體的屏蔽性能。如下圖7。

圖7   去除鋁箔層

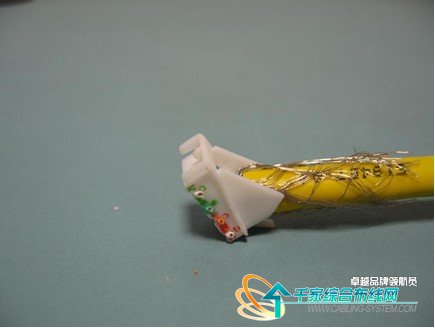

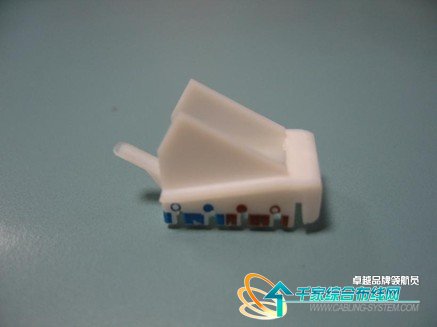

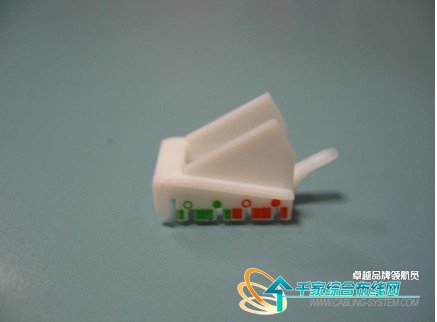

第三步，參照塑料線槽模塊的色標位置，將相應的線對修剪短，以利于將4線對卡入線槽中。如圖8A和圖8B色標的排列。如圖9將線對修剪出相應的長度。

圖8A   色標排列順序

圖8B    色標排列順序

圖9   修剪長度

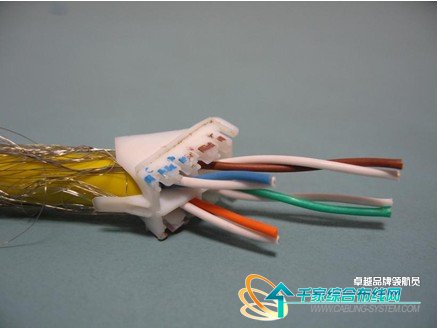

第四步，將線對伸入線槽模塊的相應區塊中，如圖10。并解開線對，按照色標將線卡入線槽中，如圖11。

圖10    伸入?yún)^(qū)塊中

圖11    卡入相應的線槽中

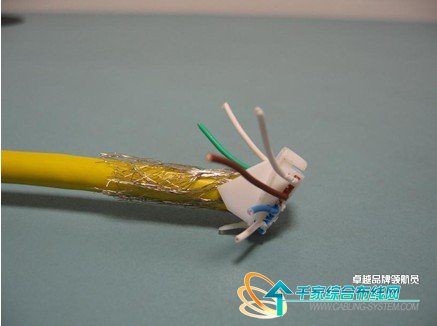

第五步，將多余的線纜修剪干凈，如圖12所示，并將線槽塊壓入模塊中如圖13。

圖12    修剪多余的線纜

圖13    塞入模塊中

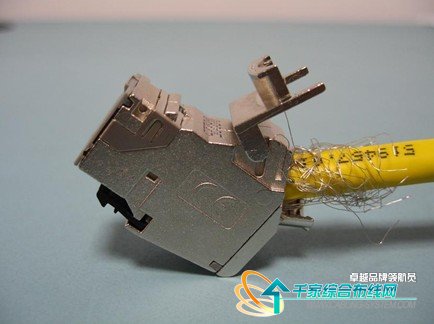

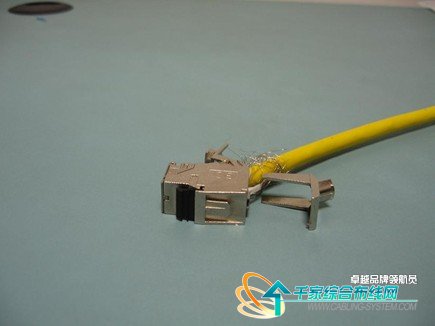

第6步，將金屬卡銷壓入模塊中，如圖14，以固定上一步塞入的塑料卡線槽，效果如圖15。

圖14   等待壓入的卡銷

圖15 壓入后效果圖

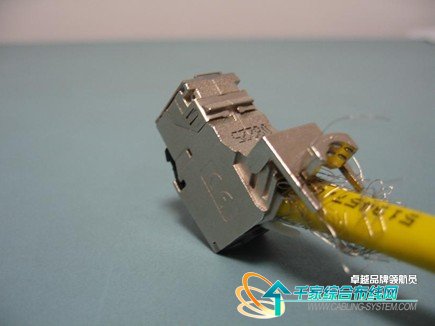

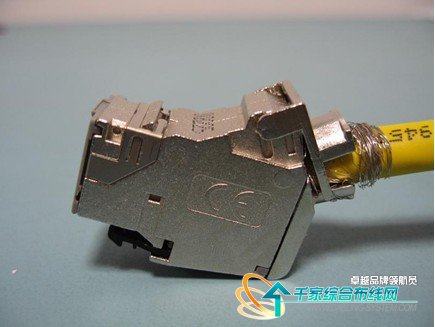

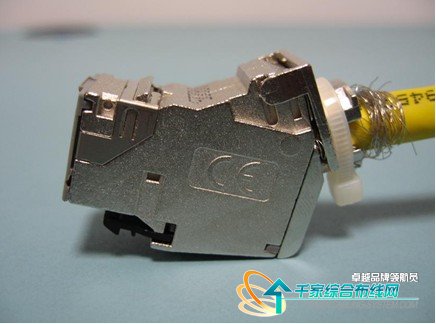

第七步，將模塊最上端得蓋子翻下來蓋上，如圖16。并用綁扎帶固定，效果如圖17。整個模塊制作過程完成，其間，須將絲網屏蔽層整理順暢。

圖16    翻下模塊蓋

圖17    用綁扎帶固定

通過以上介紹，大家可以感覺到，德特威勒6A類模塊打線并不復雜，且完全是屬于免工具模塊，大量節省了屏蔽系統的施工時間。
