WayOS軟路由器內網VLAN如何設置

發布時間:2024-05-16 文章來源:xp下載站 瀏覽:

網絡技術是從1990年代中期發展起來的新技術,它把互聯網上分散的資源融為有機整體,實現資源的全面共享和有機協作,使人們能夠透明地使用資源的整體能力并按需獲取信息。資源包括高性能計算機、存儲資源、數據資源、信息資源、知識資源、專家資源、大型數據庫、網絡、傳感器等。 當前的互聯網只限于信息共享,網絡則被認為是互聯網發展的第三階段。

  WayOS軟路由有一項內網VLAN功能,該功能是通過給下的交換機劃分802.1QVLAN,可以實現內網用戶處于不同的VLAN下,通過路由與交換機的VLAN標簽對接,方便管理員管理內的用戶。WayOS軟路由器內網VLAN劃分設置方法其實很簡單,下面由學識網小編告訴你!

  WayOS軟路由器內網VLAN劃分設置方法

  第一步:打開路由器內網vlan的配置界面。

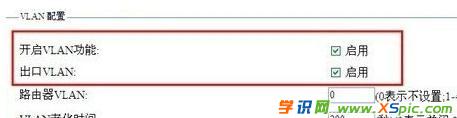

  該功能設置的隱藏界面是:192.168.1.1,在瀏覽器中輸入上述地址,即可進入路由器內網VLAN配置頁面,如下圖所示為,勾選上開啟VLAN功能和出口VLAN,點擊提交設置。

  開啟VLAN功能:對含有vlantag標簽的數據,路由器轉發時會去掉vlantag標簽。

  出口VLAN:對含有vlantag標簽的數據,路由器處理后轉發時會加上對應的TAG標簽再進行轉發。

  路由器VLAN:路由器轉發的數據會強制附帶上設置的TAG標簽,這里一般保持默認。

WayOS軟路由器內網VLAN怎么設置

  第二步:給路由器LAN口下的交換機劃分VLAN

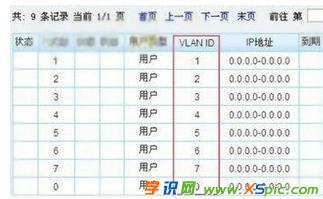

  以8口交換機為例,配置是交換1口的vlan ID為1,2口的VLAN ID為2,以此類推,7口的VLAN ID為7。8口為公共口,該口與路由器的LAN口相連。效果如何,我們通過下面這個例子來看一看。我們在維盟路由"認證管理">>"用戶管理"處添加一些帶VLAN ID的用戶,如圖所示:

WayOS軟路由器內網VLAN怎么設置

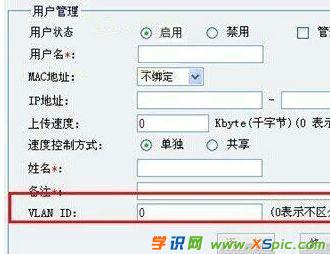

  另外還要注意:帶有內網VLAN功能的軟路由,在用戶管理界面會多一個VLANID的配置項。要說明的是,VLAN ID為1表示該賬號必須是PC在交換機VLAN ID為1的接口下面才能登陸,0表示在任意一個VLAN下都可以登陸。

WayOS軟路由器內網VLAN怎么設置

  將PC與交換機2口相連,打開寬帶連接,使用VLANID為2的賬號進行撥號,可以正常。斷開連接,使用VLANID為3的賬號進行登陸,會出現691錯誤提示。

WayOS軟路由器內網VLAN怎么設置

  如果使用VLANID為0的賬號,那么在交換機的任一接口都可以登陸成功。
