在Excel 2007中使用圖表來進行分析數據，通常大家會選擇使用較常見的圖表類型，比如圖柱。還有一個類型更能體現出表格中的數據，那就是甘特圖，也是一種線條圖，非常適合用在工程進度的數據上。

　　下面的過程可幫助在Excel2007中創建甘特圖(Gantt Chart)。對于此圖表，我們使用示例工作表數據。您可以將這些數據復制到工作表中，也可以使用自己的數據，只要使用的列標題和工作表結構是相同的。

　　將示例工作表數據復制到一個空白工作表中，或者打開包含要繪制到甘特圖中的數據的工作表;

工作表數據

　　注釋 B 列和 C 列中(開始時間和工期)的值分別代表與開始日期相差的天數和完成任務所需的天數。

　　選擇要在甘特圖中繪制的數據(我們的示例工作表數據中為 A1:C6);

　　在“插入”選項卡上的“圖表”組中單擊“條形圖”;

　　在“二維條形圖”下單擊“堆積條形圖”;

　　在圖表中，單擊第一個數據系列，或者從圖表元素列表中選擇該數據系列(“格式”選項卡、“當前選擇”組和“圖表元素”框);

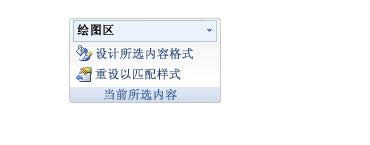

　　在“格式”選項卡上的“當前選擇”組中，單擊“設置所選內容格式”;

繪圖區

　　單擊“填充”，然后單擊“無填充”。

　　單擊“關閉”。

　　在圖表上，單擊圖例，然后按Delete。

　　選擇縱坐標軸(數值軸)，或者從圖表元素列表中選擇該坐標軸(“格式”選項卡、“當前選擇”組和“圖表元素”框)。

　　在“格式”選項卡上的“當前選擇”組中，單擊“設置所選內容格式”。

　　在“坐標軸選項”下，選中“分類次序反轉”復選框。

　　甘特圖，是一種線條圖，是結合時間和活動或項目的一種圖表，圖中的線條就是用來表示在計劃期間，活動的安排及完成情況，是監測某項工程進度的很好方法，對于它的設置，就是在插入選項卡中選擇二維條形圖。
