網卡又稱之為“網絡適配器”，其英文全稱為“NetworkInterfaceCard”。它是使計算機聯網的設備。平常所說的網卡就是將PC機和LAN連接的網絡適配器。網卡（NIC） 插在計算機主板插槽中，負責將用戶要傳遞的數據轉換為網絡上其它設備能夠識別的格式，通過網絡介質傳輸。它的主要技術參數為帶寬、總線方式、電氣接口方式等。它的基本功能為：從并行到串行的數據轉換，包的裝配和拆裝，網絡存取控制，數據緩存和網絡信號，目前主要分為8位和16位網卡。下面ghost系統之家小編和大家說說網卡的功能和作用！


網卡的種類：

1、集成網卡
集成網卡是指集成到主板上邊的網卡，也就是主板自帶網卡功能。

2、獨立網卡

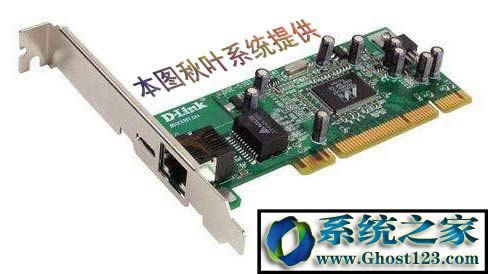

獨立網卡需要單獨購買，是插到主板的PCI插槽或者是PCI-E插槽內。

3、無線網卡：
無線網卡是使用信號傳輸，不需要任何連接線就可以進行傳輸?shù)木W(wǎng)卡。

網卡的作用：

網卡的作用是負責接收網絡上的數據包，通過和自己本身的物理地址相比較決定是否為本機應接信息，解包后將數據通過主板上的總線傳輸給本地計算機，另一方面將本地計算機上的數據打包后送出網絡。

1、實現與主機總線的網絡通訊連接，網卡相當于橋梁設備
2、實現主機與介質之間的電信號匹配
3、提供數據緩沖能力

網卡的功能：

1、接口控制器

接口控制器負責網卡和主機的信息交互，同時也負責網卡上各個模塊的協調和管理。因此，站點接口控制器電路包含兩部分，一部分是提供與站點主機相連的匹配電 路，另一部分是網卡的卡內控制電路，從而能接收、解釋和執行來自主機的控制命令，進行端口地址的譯碼，實現數據在I/O總線上的雙向傳送。從主機角度看， 網卡是它的一個外設，所以主機通過I/O總線對網卡進行控制。相對應的是接口控制器內包含多個寄存器和鎖存器，如網卡控制命令寄存器和狀態寄存器等，負責 網卡與主機交換命令、狀態、地址和數據。

2、地址緩存計數器ARC1

地址緩存計數器存放了主機讀寫數據的地址。當主機要從網卡數據緩存器中讀寫數據時，采用兩種方式，一種方式是程序讀寫，主機CPU先把讀寫首地址寫入ARC1，然后用IN/OUT命令讀寫。CPU每讀一個單元，ARC1自動加１，指向數據緩存器下一單元地址
另 一種方式是直接存儲器存取(DMA)方式。這時，主機的DMA控制器將一路通道分配給網卡，作為網卡數據的輸入/輸出通道。主機把網卡數據緩存器的首地址 寫入ARC1，在DMA控制電路配合下，使主機內存與網卡數據緩存器的直接成塊地交換數據。ARC1還用作數據鏈路控制器(EDLC)的地址指針寄存器。 當EDLC向網上發送數據幀時，也從數據緩存器讀取數據，每發送一個單元，ARC1就自動加1。

3、地址鎖存計數器(ARC2)

數 據鏈路控制器是網卡向網絡收發數據的控制中心，當EDLC從網上接收數據幀時ARC2是EDLC的計數器，每接收一個單元，ARC2加1。ARC2R的初 值必須置為0，即收到的數據必須從數據緩存器０單元開始存放。若接收過程正常完成，則ARC2中存放的是接收數據的實際長度。若接收過程出錯，EDLC將ARC2清零，后面數據的接收仍然從數據緩存器０單元開始存放。

4、網卡控制命令寄存器（LCC）和狀態寄存器(LCS)
LCC是一個８位寄存器，用于存放主機發至網卡的控制命令。主機直接把命令寫在LCC中，以實現主機對網卡的控制。接口控制器將讀取、解釋和執行這些命令。
LCS是一個８位寄存器，用來存放網卡的各種工作狀態，例如發送狀態、接收狀態、測試狀態、DMA傳輸狀態、中斷狀態等。接口控制器根據網卡的當前狀態填寫LCS，主機可以直接讀取LCS的狀態內容，了解網卡的工作情況。
LCC和LCS是一對雙向交互的寄存器，構成了主機和網卡間的控制信息通道。

5、網卡站地址寄存器(REA)　
網卡站地址寄存器存放了網卡和站地址。以太網中的站點，都有一個標識自己的6B的站地址。站地址是惟一的，無論是網卡，還是交換機、路由器的站地址，沒有一個設備具有相同的物理地址。站地址又稱為物理 地址，前三個字節由IEEE統一分配給各家廠商，后三個字節由廠商自行編號，發送時它是源地址，接收時它就是目標地址。有了REA后，在收發過程中就可以 隨時讀取站地址了。

6、數據緩沖器
網卡中 的數據緩沖存儲器是主機與網卡交換數據的中轉站。這是一個雙向存儲器，主機通過程序方式或DMA方式對數據緩存器進行讀寫，同時網卡向網絡收發數據時也要 從數據緩存器讀寫數據。后者的操作由EDLC直接控制緩存器進行快速收發，在此期間，不允許主機訪問數據緩存器，以確保EDLC能在規定時間內讀寫數據緩 存器RAM。這樣，網絡上的數據收發一方面不需要主機的直接干預，同時也不會產生斷流或溢出，保證了CSMA/CD協議的實現。網卡數據緩存器的容量一般 在64K字節以上。

7、數據鏈路控制器(EDLC)
數據鏈路控制器是一個大規模集成電路芯片，基本實現了CSMA/CD媒體接入?yún)f(xié)議。EDLC按工作流程可分為數據幀發送和數據幀接收兩部分。
在 數據幀發送過程中，EDLC的第一件工作是組織幀。EDLC先將來自主機的數據包中的目標地址、源地址、類型及數據信息放入數據緩存器的發送RAM中，而 發送之前自動傳輸64位前導碼，使網絡接口電路達到穩定狀態，并在數據信息之后加上32位CRC校驗碼，準備好發送內容。數據緩沖接口部分有一個先進先出(FIFO)的16字節發送器隊列。發送器從數據緩存器逐字節讀取數據，然后利用串并轉換器把字節轉成串行位流后逐位發送。
在數據發送之前 和發送過程中，EDLC隨時執行載波偵聽，按照CSMA/CD的協議要求“先聽后說”和“邊說邊聽”。在開始發送之前，EDLC至少要等待9.6μs時 間，確定網絡上無其他站點在發送，才開始發送，這就是載波偵聽。在發送過程中，如果發現有其他站點發送，EDLC自動停止FIFO內容的發送，立即發出一 個32位長的010101序列阻塞位串，以強化沖突，使所有站點都能檢測到?jīng)_突的存在。同時，EDLC告訴主機數據幀發送時發送沖突，需等待一段隨機時間 后，再重新發送。主機接到請求后執行后退算法，隨機等待一段時間，再重新啟動發送。若一個數據信息字段傳送完畢，EDLC在最后一個字節送入FIFO后， 發出32位CRC校驗碼。整個數據幀發送完畢，即修改發送狀態寄存器。
在EDLC數據接收部分，EDLC通過譯碼器接口輸入端隨時監聽網絡 狀態。在網絡平靜狀態下，當收到一個串行位流是連續的62位“010101”花樣的位串后接著是兩位連續的“１”時，這表示了另外一站點發送的前導碼。為 了使譯碼器產生鎖相實現同步，EDLC等待８位時間才尋找“11”，即前導碼的最后兩位。如果收到的不是“11”，則不是正確的數據幀，不接收后面的數 據。如果收到了最后兩位“11”，則說明收到了正確的前導碼，并繼續接收數據幀的數據。接下來收到的應該是目標地址，由EDLC的地址檢查器檢查是否與REA中的地址值匹配如果地址不匹配，則說明是發往其他站 點的數據幀，立即停止接收數據操作；如果目標地址與本站地址相同，則繼續接收發給本站的數據，執行串并轉換，送往接收緩沖隊列FIFO。當EDLC收完一 個數據幀后，再進行CRC校驗。如果校驗不正確，則取消收到的 數據緩沖區中的數據幀；如果校驗正確，則設置狀態寄存器中有關接收狀態的各位。最后EDLC發出接收結束信號，清除DMA接收控制，并發出INT信號通知主機接收己完成。

8、曼切斯特編碼譯碼器
以太網卡采用曼徹斯特編碼技術對發送的數據進行編碼后再發送，接收方收到數據信息后需譯碼還原。網卡上由編碼譯碼器實現編碼和譯碼功能。編碼的目的是為了有效地實現沖突檢測和載波監聽，有利于數據信號在線路上的正確傳送，有利于收發雙方保持同步。
