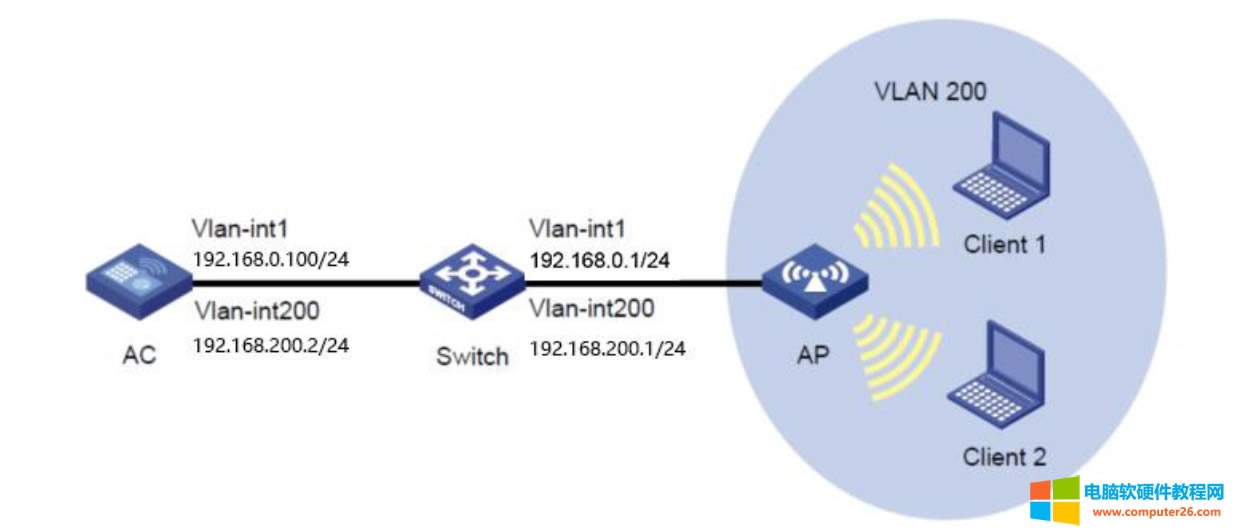

Switch作為DHCP服務器為AP和Client(客戶端)分配IP地址。給ap下發的注冊vlan是vlan1,注冊vlan1網段:192.168.0.0/24,給無線客戶端下發的業務vlan是200,業務vlan200網段:192.168.200.0/24,交換機充當無線客戶端的網關。

現要求:為了使AP能夠直接轉發Client報文,需要在AC上開啟本地轉發功能,使Client的數據流量不經過AC,直接由AP轉發給vlan200的網關。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

詳細配置過程

1.在AC上初始化配置

system-view//進入系統視圖

vlan 200//創建業務vlan 200

quit//退出

interface GigabitEthernet 1/0/1//進入1/0/1配置視圖

port link-type trunk//配置接口為trunk模式

port trunk permit vlan 200//放通業務vlan 200

quit//退出

interface Vlan-interface1

ip address 192.168.0.100 255.255.255.0//配置vlan 1接口ip地址

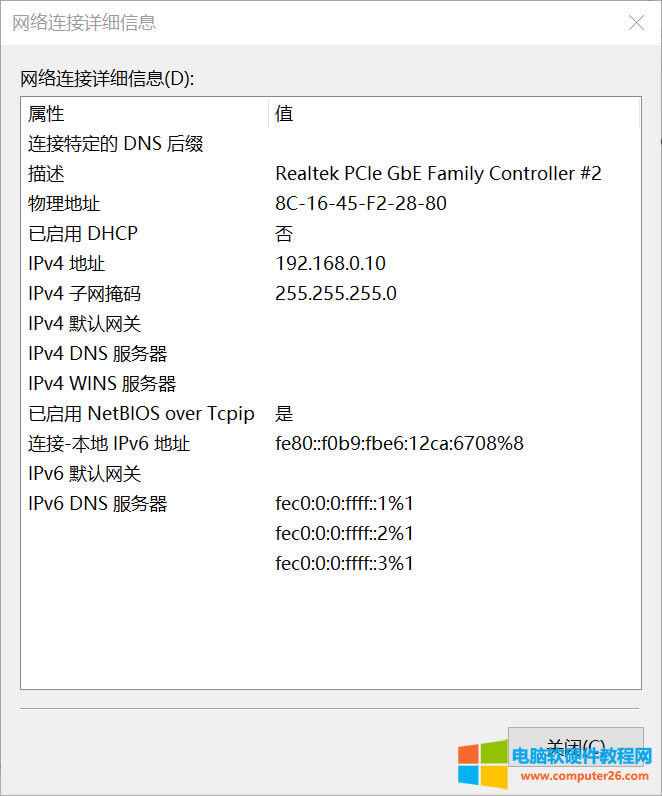

電腦網卡設置為:192.168.0.10/24,確保AC和電腦之間路由可達。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

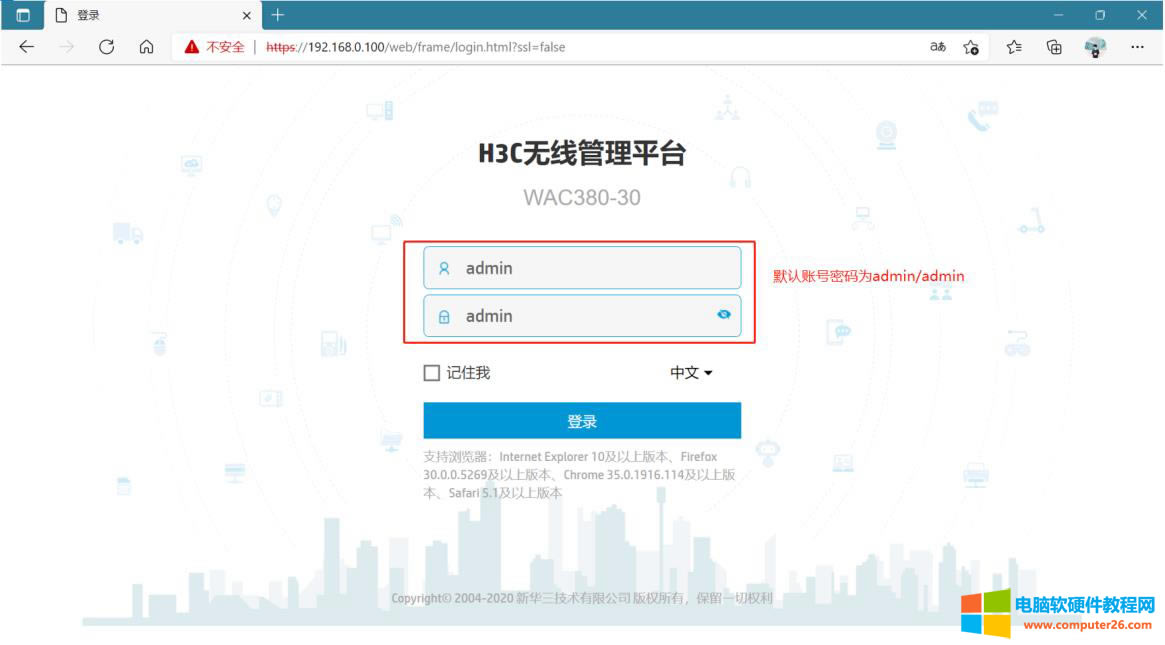

使用AC的默認登錄地址:192.168.0.100,登錄AC的WEB頁面。初始賬號和密碼分別為admin/admin。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

2.通過WEB配置AC的無線及接口配置

1

在AC上配置相關VLAN和對應虛接口地址,并放通對應接口。

配置VLAN接口

AC將使用VLAN1接口的IP地址與AP建立注冊CAPWAP隧道。

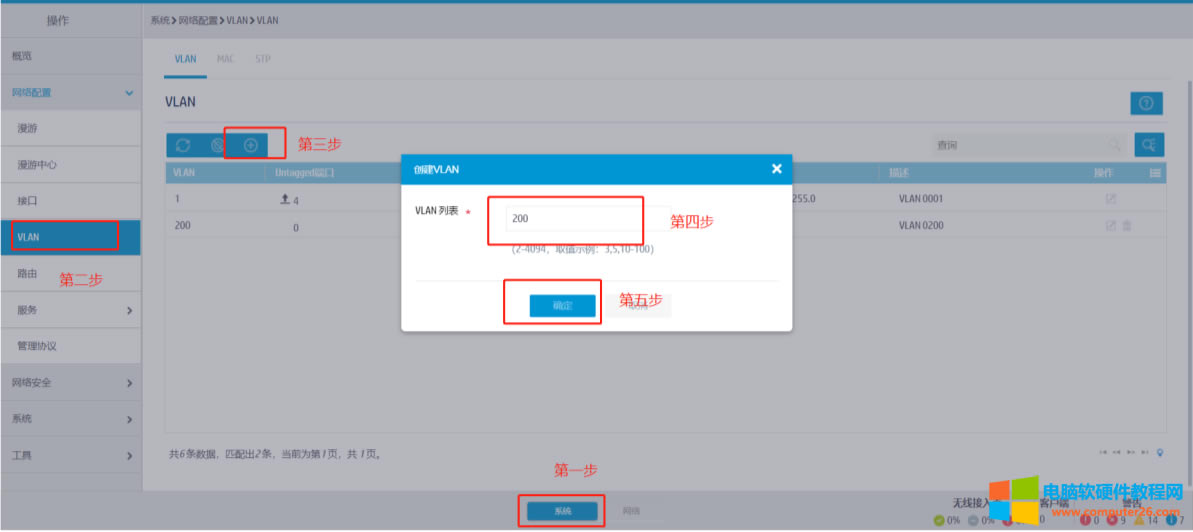

創建VLAN 200作為Client接入的業務VLAN。點擊瀏覽器下方的導航欄中的“系統”,然后在點擊左側導航欄中的“VLAN”,然后點擊“加號”按鈕。,最后在“VLAN列表”中,輸入200并確定即可完成業務VLAN的創建。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

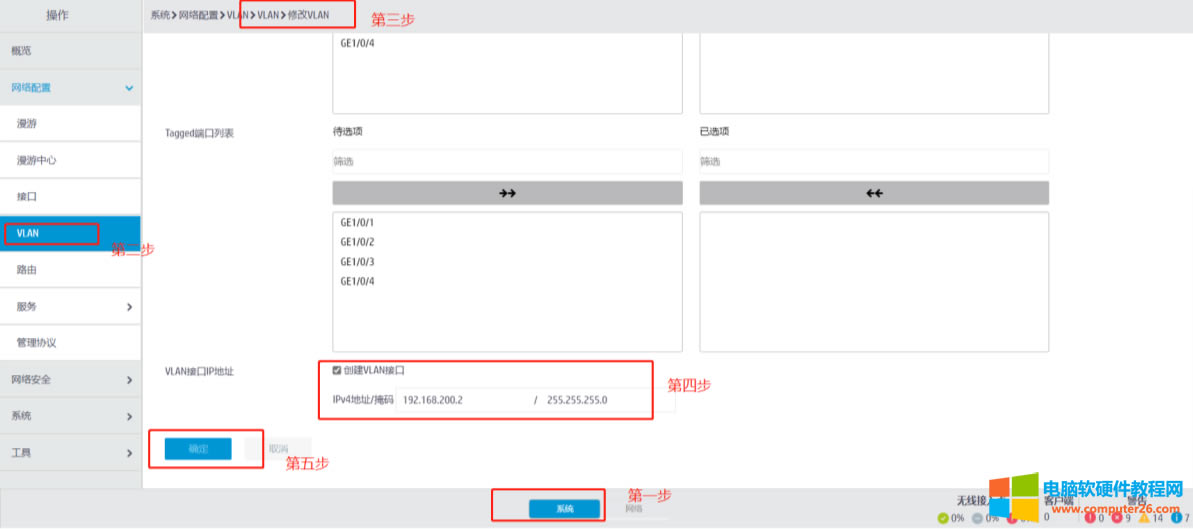

選中剛才創建的VLAN,配置VLAN 200的接口IP地址。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

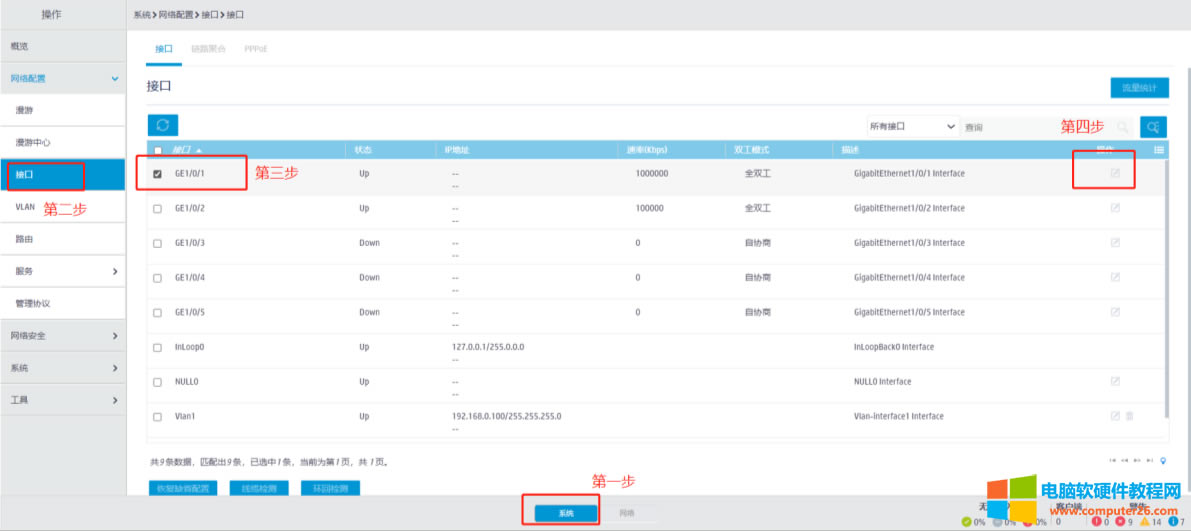

首先在接口視圖中,選中GigabitEthernet1/0/1接口,并點擊“編輯”按鈕設置接口的類型。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

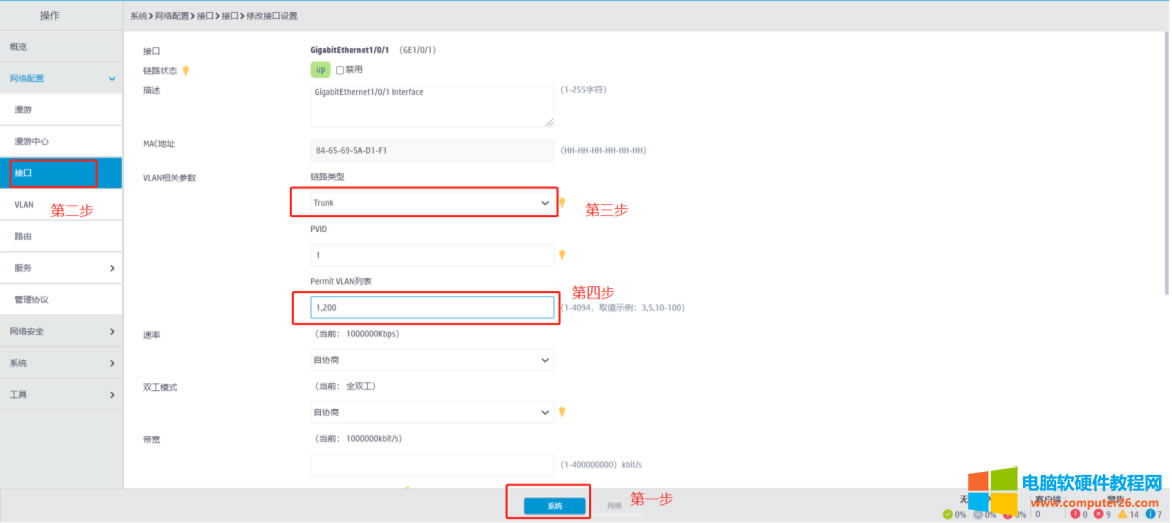

配置AC與Switch相連的GigabitEthernet1/0/1為Trunk模式,允許VLAN 1和VLAN 200通過。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

2

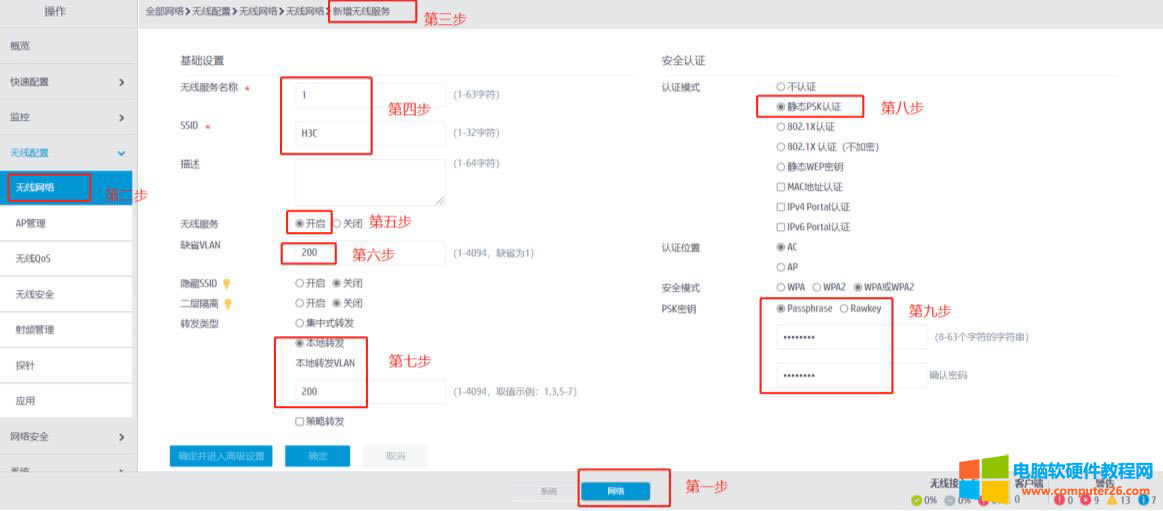

配置無線服務名:H3C,開啟對vlan200的本地轉發功能,并設置業務VLAN為VLAN200,無線服務模板配置靜態的PSK認證方式。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

3

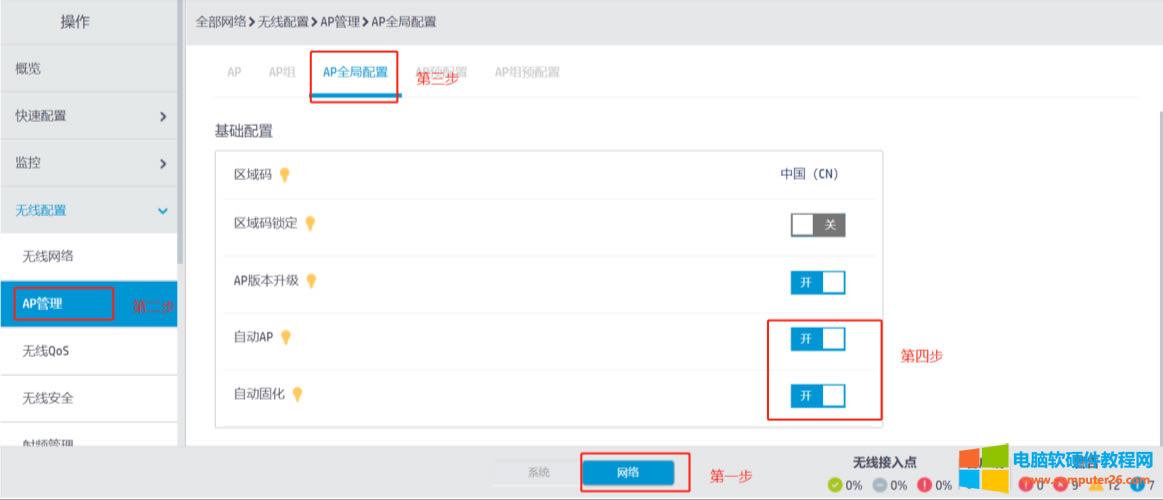

配置AP,開啟AC中的自動AP和自動固化功能,讓AP自動上線。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

在AP組中選中AP的射頻功能,選擇繼承AP組的方式。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

其中根據AP的型號,需要在AP組視圖下選擇對應的型號“WAP723-W2”,且射頻狀態全部為勾選中的狀態。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

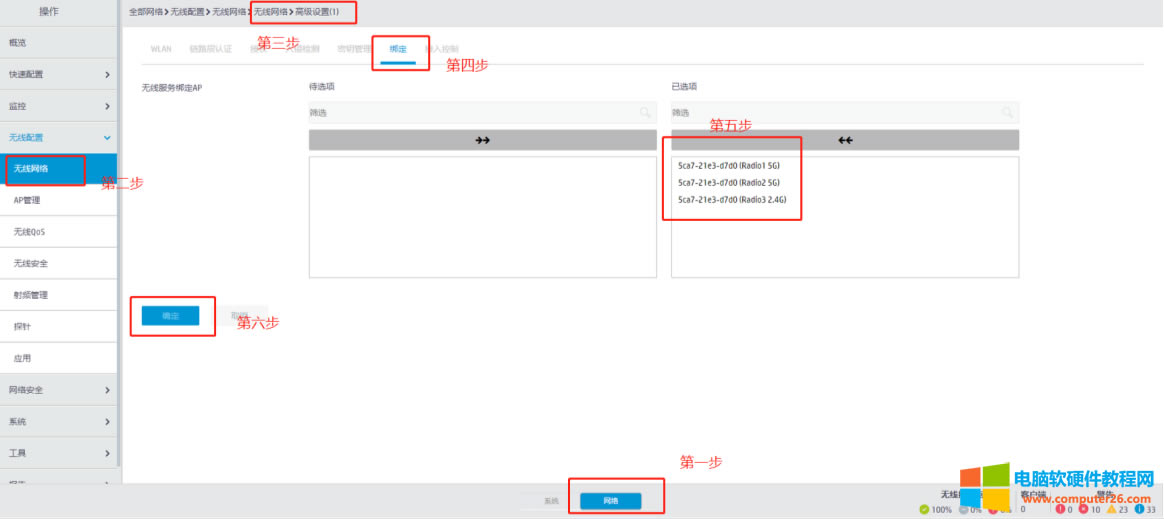

需要在無線服務模板下綁定上線AP的射頻。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

4

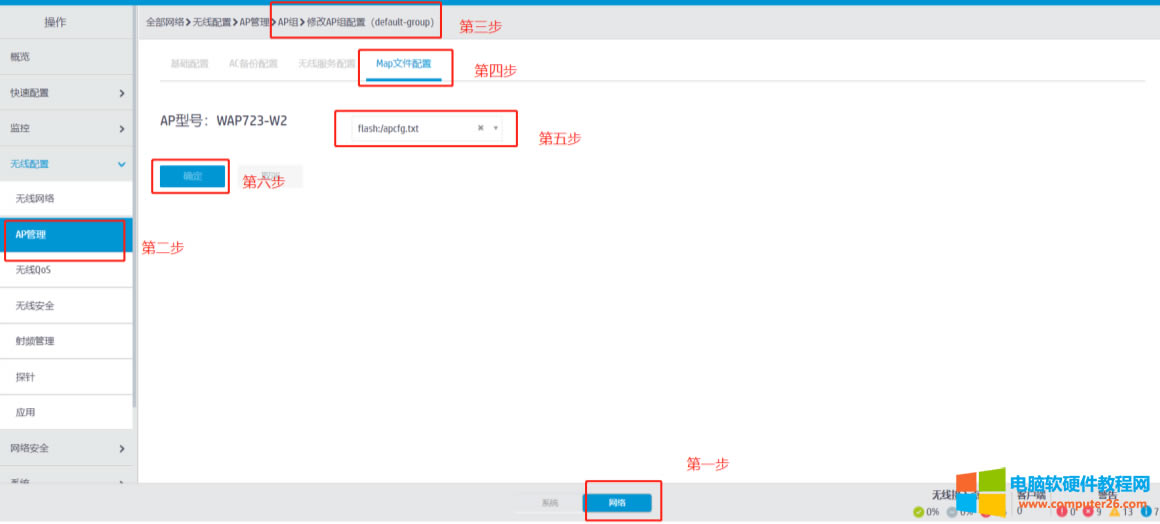

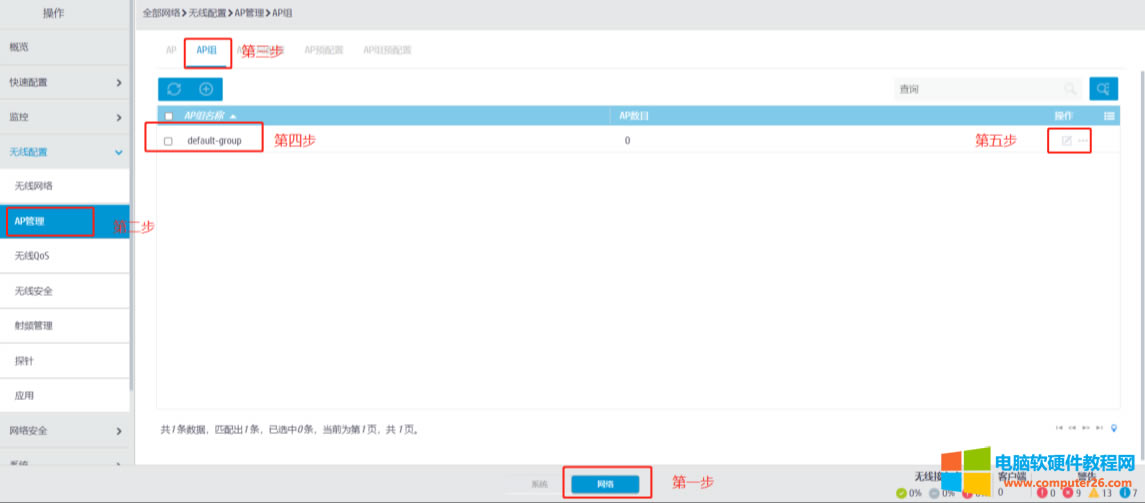

配置AP的配置文件,需要在“AP管理”中選擇默認的“default-group”,然后在默認的AP組中,選擇配置“MAP文件設置”,并為WAP723-W2型號的AP,選擇“apcfg.txt”的文件。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

(5)最后手動保存AC的配置

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

3.Switch的配置

創建相關VLAN,配置switch和AP相連的接口為Trunk類型,PVID為AP管理VLAN,開啟DHCP server功能,AP、無線客戶端Client都能通過DHCP server自動獲取IP地址

創建VLAN 1和VLAN 200,其中VLAN 1用于轉發AC和AP間隧道內的流量,VLAN 200為無線客戶端接入的VLAN。

創建VLAN 1及其對應的VLAN接口,并為該接口配置IP地址。AC將使用該接口的IP地址與AP建立注冊隧道。

<Switch>system-view//進入系統視圖

[Switch]interface vlan-interface 1//創建vlan 1的虛接口

[Switch-Vlan-interface1]ip address 192.168.0.1 24//配置vlan 1接口ip地址

[Switch-Vlan-interface1]quit//退出

#創建VLAN 200作為Client接入的業務VLAN,配置VLAN 200的接口IP地址。

[Switch]vlan 200//創建vlan 200

[Switch-vlan200]quit//退出

[Switch]interface vlan-interface 200//創建vlan 200的虛接口

[Switch-Vlan-interface200]ip address 192.2.1.2 24//配置vlan 200接口ip地址

[Switch-Vlan-interface200]quit//退出

配置DHCP服務

創建名為vlan1的DHCP地址池,動態分配的網段為192.168.0.0/24,給ap下發注ip地址,網關地址為192.168.0.1。

[Switch]dhcp server ip-pool vlan1//創建dhcp地址池vlan1

[Switch-dhcp-pool-vlan1]network 192.168.0.0 mask 255.255.255.0//配置下發的地址網段

[Switch-dhcp-pool-vlan1]gateway-list 192.168.0.1//下發網關地址

[Switch-dhcp-pool-vlan1]quit//退出

創建名為vlan200的DHCP地址池,動態分配的網段為192.168.200.0/24,給無線客戶端下發ip地址,網關地址為192.168.200.1。

[Switch]dhcp server ip-pool vlan200//創建dhcp地址池vlan200

[Switch-dhcp-pool-vlan200]network 192.168.200.0 mask 255.255.255.0//配置下發的地址網段

[Switch-dhcp-pool-vlan200]gateway-list 192.168.200.1//下發網關地址

[Switch-dhcp-pool-vlan200]dns-list 114.114.114.114//下發DNS

[Switch-dhcp-pool-vlan200]quit//退出

使能DHCP服務

[Switch]dhcp enable//開啟dhcp功能

gigabitethernet 1/0/1連接AC的接口,配置Switch與AC連接的GigabitEthernet1/0/1接口屬性Trunk,允許VLAN 1和VLAN 200通過。

[Switch]interface gigabitethernet 1/0/1//進入1/0/1配置視圖

[Switch-GigabitEthernet1/0/1]port link-type trunk//配置接口為trunk模式

[Switch-GigabitEthernet1/0/1]port trunk permit vlan 1 200//放通vlan 1和200

[Switch-GigabitEthernet1/0/1]quit//退出

gigabitethernet 1/0/2連接AP的接口,配置Switch與AP相連的GigabitEthernet1/0/2接口屬性為Trunk,當前Trunk口的PVID為1允許VLAN 1和VLAN 200通過。

[Switch]interface gigabitethernet 1/0/2//進入1/0/2配置視圖

[Switch-GigabitEthernet1/0/2]port link-type trunk//配置接口為trunk模式

[Switch-GigabitEthernet1/0/2]port trunk permit vlan 1 200//放通vlan 1和200

[Switch-GigabitEthernet1/0/2]port trunk pvid vlan 1//配置接口pvid為管理vlan

驗證配置

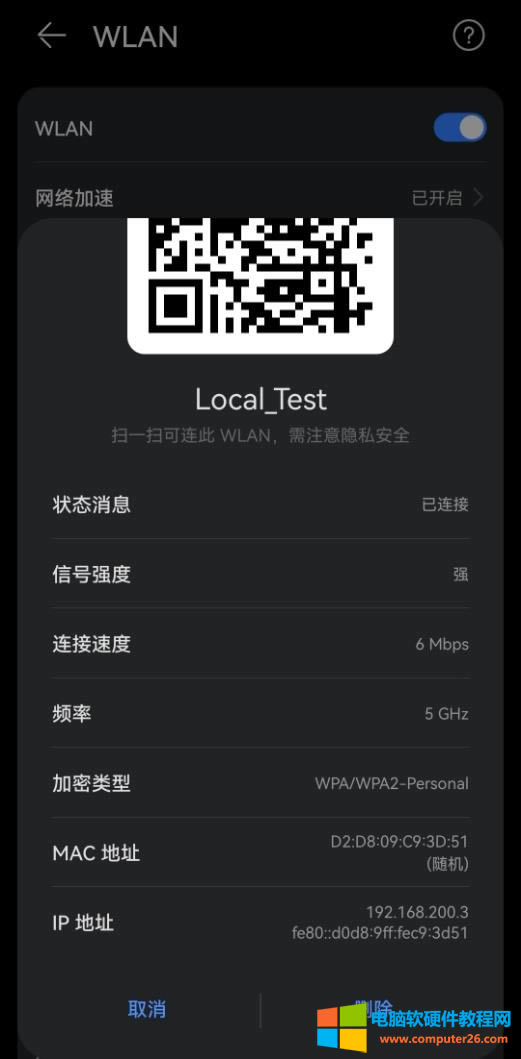

Client1上線獲取到地址是192.168.200.3的地址。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程
