H3C交換機配置端口鏈路聚合二層三層配置命令分享給有需要的網工，幫助大家快速配置好端口聚合。

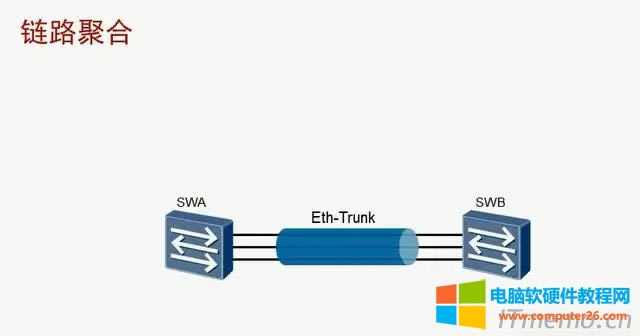

二層鏈路聚合

一、靜態聚合

[SW]int Bridge-Aggregation 1

[SW-Ethernet1/0/1]port link-aggregation group 1

[SW-Ethernet1/0/2]port link-aggregation group 1

[SW-Bridge-Aggregation1]port link-type trunk

[SW-Bridge-Aggregation1]port trunk permit vlan all 必須先加入端口再起Trunk，要不然會出錯

二、動態聚合

[SW]int Bridge-Aggaregation 1

[SW-Bridge-Aggregation1]link-aggregation mode dynamic

[SW-Ethernet1/0/1]port link-aggregation group 1

[SW-Ethernet1/0/2]port link-aggregation group 1

[SW-Bridge-Aggregation1]port link-type trunk

[SW-Bridge-Aggregation1]port trunk permit vlan all

查看聚合狀態命令：

display link-aggregation summary

[S1]display link-aggregation verbose

負載分擔：

[S1]link-aggregation load-sharing mode destination-mac 兩端都配置（貌似接口也可以配置）

三層鏈路聚合：

[R2]int Route-Aggregation 1

[R2-Route-Aggregation1]ip add 12.1.1.2 24

默認為：靜態聚合，需要動態聚合，可以添加下面的配置

[R2-Route-Aggregation1]link-aggregation mode dynamic

[R2]int g0/0

[R2-GigabitEthernet0/0]port link-aggregation group 1

[R2-GigabitEthernet0/0]int g0/1

[R2-GigabitEthernet0/1]port link-aggregation group 1

負載分擔：

[R1]link-aggregation global load-sharing mode source-ip destination-ip     基于源IP，目的IP

全局配置聚合負載分擔類型

目前，在系統視圖下進行全局聚合負載分擔類型配置，交換機只支持：

根據報文類型自動匹配負載分擔類型；

根據源IP地址進行聚合負載分擔；

根據目的IP地址進行聚合負載分擔；

根據源MAC地址進行聚合負載分擔（多端口ARP報文不能根據此種方式進行聚合負載分擔，關于多端口ARP表項的配置，詳見“三層技術-IP業務配置指導”中的“ARP配置”）；

根據目的MAC地址進行聚合負載分擔；

根據源IP地址與目的IP地址進行聚合負載分擔；

根據源IP地址與源端口進行聚合負載分擔；

根據目的IP地址與目的端口進行聚合負載分擔；

根據源IP地址、源端口、目的IP地址與目的端口進行聚合負載分擔；

根據報文入端口、源MAC地址、目的MAC地址之間不同的組合進行聚合負載分擔。

溫馨提示：不同品牌的廠商設備一般來說都是支持相互端口聚合的，但是一定要確認兩端的聚合模式：靜態聚合或動態聚合，否則聚合口不生效，比如：銳捷RG-NBR6210-E和H3C-S7003X就只能做：靜態聚合，因為：銳捷RG-NBR6210-E只有靜態聚合這個模式，這個IT備忘錄小編都是以實際業務場景做個測試的。
