銳捷NBR-E&NBR800&NBR950系列路由器設置內外網一起上完成圖文解析圖文使用教程

發布時間:2025-04-03 文章來源:xp下載站 瀏覽:

路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備,路由器最主要的功能為實現信息的轉送。

銳捷NBR-E&NBR800&NBR950系列路由器怎么設置內外網同時上?在很多政府、企/事業單位都有這樣的需求,同時上內外網,下面小編就以一個案列給大家講解銳捷路由器如何配置內外網同時上。

一、使用場景

外網拉了一條(或多條)互聯網,還有一條(或多條)是專線。這種專線一般是無法上網的,只能用來訪問某些特定的資源或者特殊的服務/應用(如醫保網、教育網等),NBR需要實現內網的用戶既能通過互聯網線路正常上網又能通過專線訪問特定的資源。

本文舉例NBR6205-E設備,實現內網用戶能夠正常上互聯網,且在訪問目的為10.10.10.0/24網段的醫保資源,走WAN1專網。

二、配置說明

1、運營商上網線路(假設為靜態IP)通過WAN0口(Gi0/7)接入:

IP地址:172.18.158.224   掩碼:255.255.255.0   運營商網關(下一跳地址):172.18.158.1

2、專線(醫保網)通過WAN1口(Gi0/6)接入:

IP地址:10.10.10.200      掩碼:255.255.255.0     下一跳地址:10.10.10.1

3、專線需要訪問的地址:10.10.10.0/24

三、配置步驟

1、接口轉換

兩條外網線路需要有兩個WAN口。如果已有兩個外網口,則忽略。

如果沒有,則需要進行接口轉換。

2、運營商線路配置

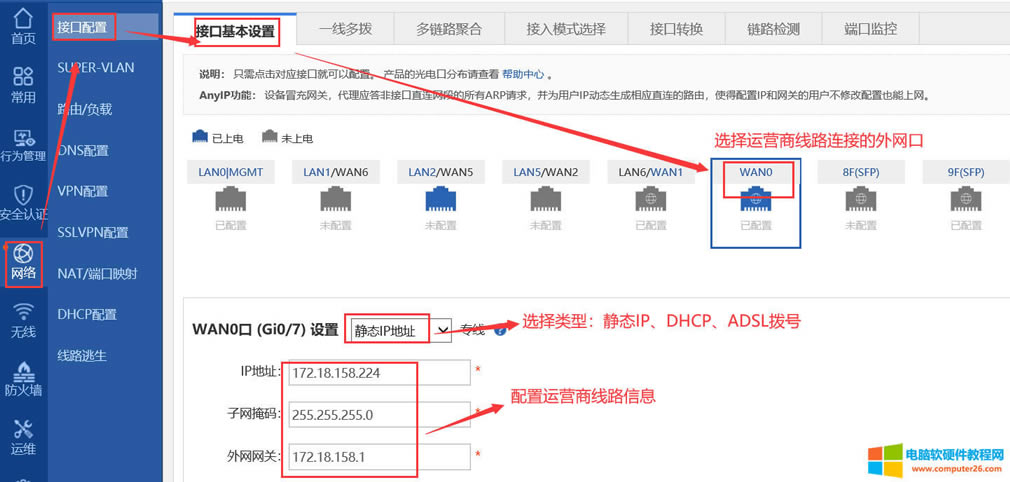

點擊【網絡】-【接口配置】,選擇互聯網線路外網口WAN0,配置上網信息。

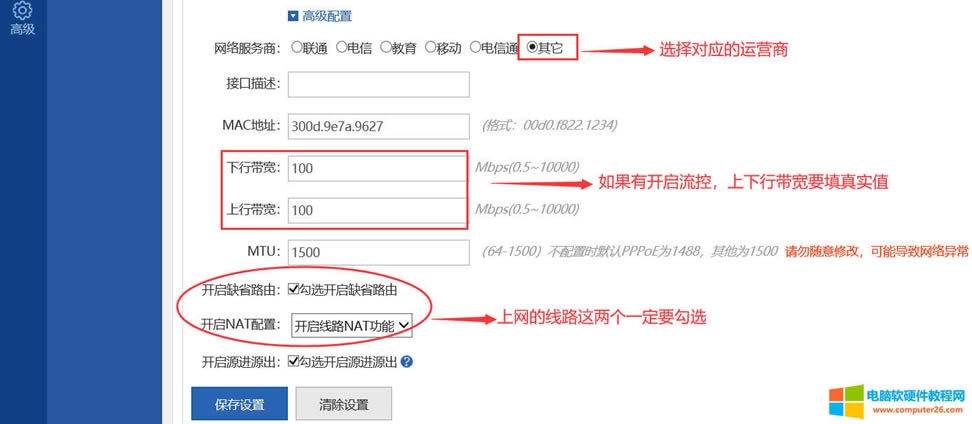

注:一定要開啟缺省路由、開啟NAT功能才能夠上網

點擊【網絡】-【接口配置】,選擇互聯網線路外網口WAN0,配置上網信息

注:一定要開啟缺省路由、開啟NAT功能才能夠上網

3、專線線路配置

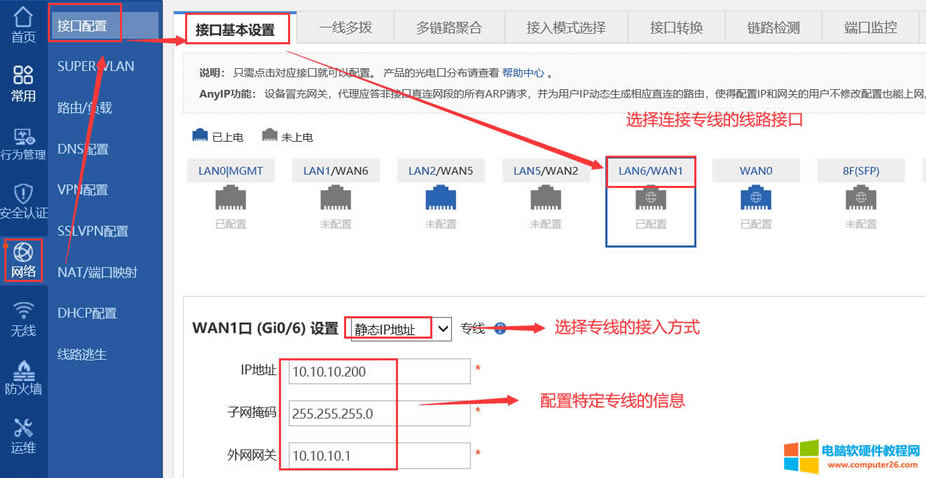

點擊【網絡】-【接口配置】,選擇專線(醫保網)線路接口WAN1,配置專線信息。

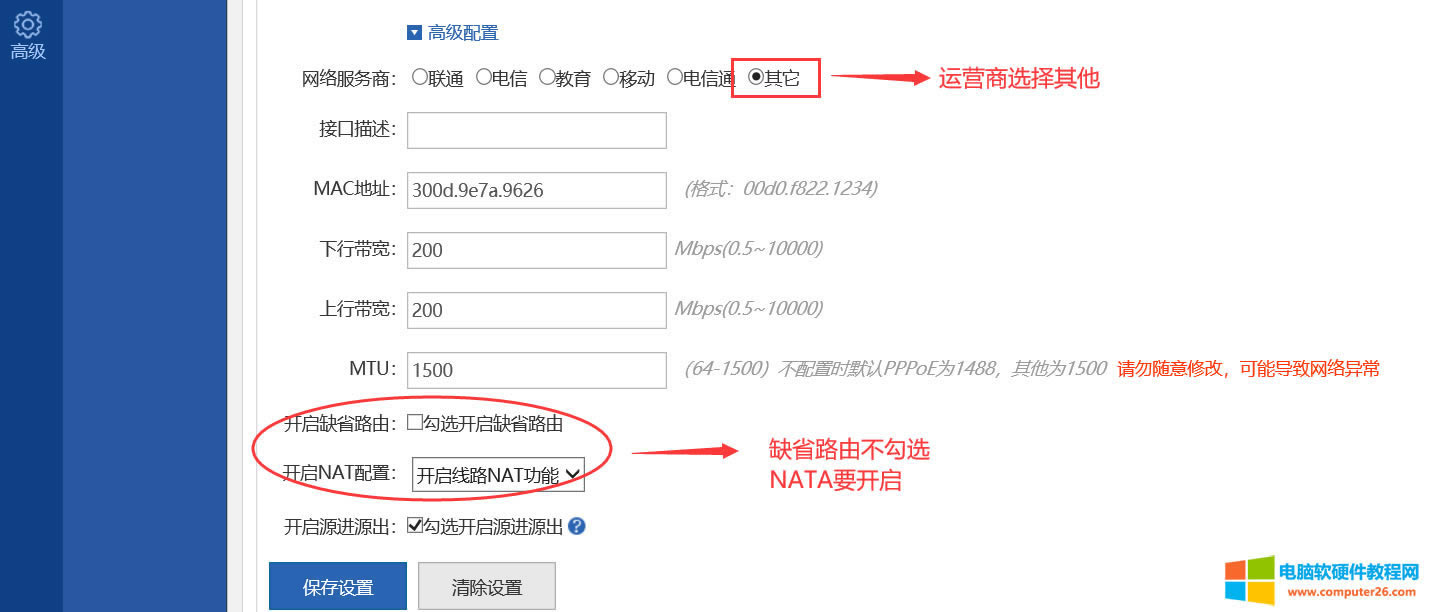

注:運營商選擇其他,缺省路由不開啟、NAT配置要開啟。

點擊【網絡】-【接口配置】,選擇專線(醫保網)線路接口WAN1,配置專線信息。

注:運營商選擇其他,缺省路由不開啟、NAT配置要開啟。

4、 靜態路由配置

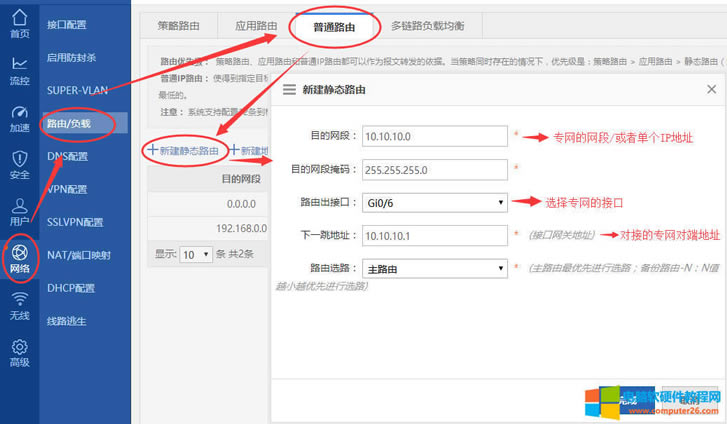

點擊【網絡】-【路由/負載】-【普通路由】-【新建靜態路由】,指定訪問醫保網資源走專線WAN1

點擊【網絡】-【路由/負載】-【普通路由】-【新建靜態路由】,指定訪問醫保網資源走專線WAN1

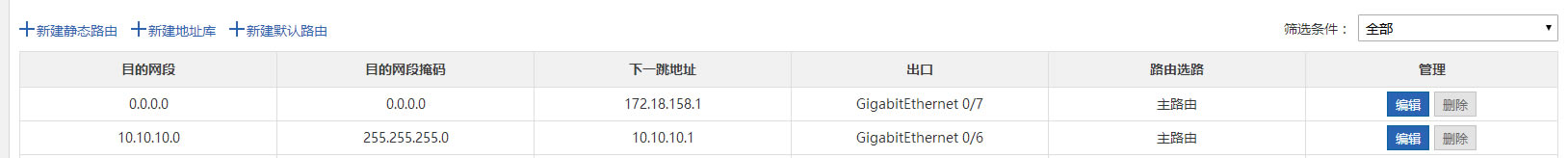

路由配置完成后查看路由配置:

路由配置完成后查看路由配置:

注:運營商上網線路是默認路由(默認下發的),專線(醫保網)線路是靜態路由

5、特別注意(可選配置)

如果專線那邊需要配置特定的DNS,而DHCP那邊填寫了運營商DNS,導致專網資源無法訪問。

解決方式:給專線(醫保網)線路開啟正向DNS代理

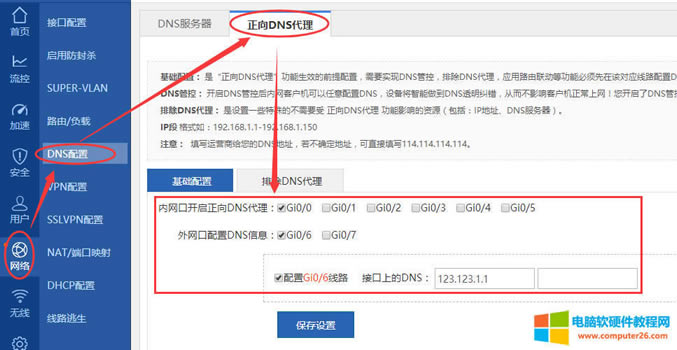

假設走專線訪問資源電腦需要用123.123.1.1的DNS才能夠訪問;選擇內網口,專線的接口配置DNS;如下:

假設走專線訪問資源電腦需要用123.123.1.1的DNS才能夠訪問;選擇內網口,專線的接口配置DNS;如下:

三、驗證

1、內網電腦訪問外網看是否正常(可以打開網站等測試)

2、內網電腦訪問特定資源看是否正常(特定資源或軟件能夠正常使用)


本文可以幫助您基本地設置和管理您的路由器。
