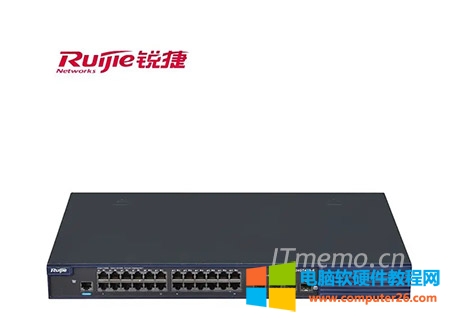

銳捷交換機配置命令手冊及解析，幫助大家快速熟悉銳捷交換機常用的基本配置命令。

銳捷交換機配置命令大全

1、準備命令

>Enable       //進入特權模式
#Exit           //返回上一級操作模式
#End            //返回到特權模式
#copy running-config startup-config    //保存配置文件
#del flash:config.text    //刪除配置文件(交換機及1700系列路由器)
#erase startup-config    //刪除配置文件(2500系列路由器)
#del flash:vlan.dat    //刪除Vlan配置信息(交換機)
#Configure terminal    //進入全局配置模式
(config)# hostname switchA    //配置設備名稱為switchA
(config)#banner motd &       //配置每日提示信息 &為終止符
(config)#enable secret level 1 0 star    //配置遠程登陸密碼為star
(config)#enable secret level 15 0 star   //配置特權密碼為star
Level 1為普通用戶級別，可選為1~15，15為最高權限級別；0表示密碼不加密
(config)#enable services web-server  //開啟交換機WEB管理功能
Services 可選以下：web-server(WEB管理)、telnet-server(遠程登陸)等

2、查看信息

#show running-config       //查看當前生效的配置信息
#show interface fastethernet 0/3   //查看F0/3端口信息
#show interface serial 1/2      //查看S1/2端口信息
#show interface                //查看所有端口信息
#show ip interface brief          //以簡潔方式匯總查看所有端口信息
#show ip interface         //查看所有端口信息
#show version               //查看版本信息
#show mac-address-table       //查看交換機當前MAC地址表信息
#show running-config       //查看當前生效的配置信息
#show vlan                 //查看所有VLAN信息
#show vlan id 10          //查看某一VLAN (如VLAN10)的信息
#show interface fastethernet 0/1   //查看某一端口模式(如F 0/1)
#show aggregateport 1 summary    //查看聚合端口AG1的信息
#show spanning-tree      //查看生成樹配置信息
#show spanning-tree interface fastethernet 0/1   //查看該端口的生成樹狀態
#show port-security     //查看交換機的端口安全配置信息
#show port-security address    //查看地址安全綁定配置信息
#show ip access-lists listname   //查看名為listname的列表的配置信息

3、端口的基本配置
(config)#Interface fastethernet 0/3          //進入F0/3的端口配置模式
(config)#interface range fa 0/1-2,0/5,0/7-9     //進入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式
(config-if)#speed 10      //配置端口速率為10M,可選10,100,auto
(config-if)#duplex full     //配置端口為全雙工模式,可選full(全雙工),half(半雙式),auto(自適應)
(config-if)#no shutdown                    //開啟該端口
(config-if)#switchport access vlan 10     //將該端口劃入VLAN10中,用于VLAN
(config-if)#switchport mode trunk      //將該端口設為trunk模式,可選模式為access , trunk
(config-if)#port-group 1     //將該端口劃入聚合端口AG1中,用于聚合端口

4、聚合端口的創建

(config)# interface aggregateport 1    //創建聚合接口AG1
(config-if)# switchport mode trunk    //配置并保證AG1為 trunk 模式
(config)#int f0/23-24
(config-if-range)#port-group 1        //將端口(端口組)劃入聚合端口AG1中

5、生成樹

配置多生成樹協議:

switch(config)#spanning-tree                    //開啟生成樹協議

switch(config)#spanning-tree mst configuration     //建立多生成樹協議
switch(config-mst)#name ruijie                      //命名為ruijie
switch(config-mst)#revision 1           //設定校訂本為1
switch(config-mst)#instance 0 vlan 10,20      //建立實例0
switch(config-mst)#instance 1 vlan 30,40      //建立實例1
switch(config)#spanning-tree mst 0 priority 4096   //設置優先級為4096
switch(config)#spanning-tree mst 1 priority 8192   //設置優先級為8192
switch(config)#interface vlan 10
switch(config-if)#vrrp 1 ip 192.168.10.1 //此為vlan 10的IP地址
switch(config)#interface vlan 20
switch(config-if)#vrrp 1 ip 192.168.20.1 //此為vlan 20的IP地址
switch(config)#interface vlan 30
switch(config-if)#vrrp 2 ip 192.168.30.1 //此為vlan 30的IP地址(另一三層交換機)
switch(config)#interface vlan 40
switch(config-if)#vrrp 2 ip 192.168.40.1 //此為vlan 40的IP地址(另一三層交換機)

6、VLAN的基本配置

(config)#vlan 10       //創建VLAN10
(config-vlan)#name vlanname      // 命名VLAN為vlanname
(config-if)#switchport access vlan 10     //將該端口劃入VLAN10中
某端口的接口配置模式下進行
(config)#interface vlan 10         //進入VLAN 10的虛擬端口配置模式
(config-if)# ip address 192.168.1.1 255.255.255.0     //為VLAN10的虛擬端口配置IP及掩碼，二層交換機只能配置一個IP，此IP是作為管理IP使用，例如，使用Telnet的方式登錄的IP地址
(config-if)# no shutdown        //啟用該端口

7、端口安全

(config)# interface fastethernet 0/1      //進入一個端口
(config-if)# switchport port-security     //開啟該端口的安全功能

a、配置最大連接數限制

(config-if)# switchport port-secruity maxmum 1     //配置端口的最大連接數為1，最大連接數為128
(config-if)# switchport port-secruity violation shutdown
   //配置安全違例的處理方式為shutdown，可選為protect (當安全地址數滿后，將未知名地址丟棄)、restrict(當違例時，發送一個Trap通知)、shutdown(當違例時將端口關閉，并發送Trap通知，可在全局模式下用errdisable recovery來恢復)

b、IP和MAC地址綁定

(config-if)#switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1
 //接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1進行綁定(MAC地址注意用小寫)

8、三層路由功能(針對三層交換機)

(config)# ip routing           //開啟三層交換機的路由功能
(config)# interface fastethernet 0/1
(config-if)# no switchport    //開啟端口的三層路由功能(這樣就可以為某一端口配置IP)
(config-if)# ip address 192.168.1.1 255.255.255.0
(config-if)# no shutdown

9、三層交換機路由協議

(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1   //配置靜態路由

注:172.16.1.0 255.255.255.0         //為目標網絡的網絡號及子網掩碼
172.16.2.1 為下一跳的地址，也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口)

(config)# router rip     //開啟RIP協議進程
(config-router)# network 172.16.1.0     //申明本設備的直連網段信息
(config-router)# version 2        //開啟RIP V2，可選為version 1(RIPV1)、version 2(RIPV2)
(config-router)# no auto-summary   //關閉路由信息的自動匯總功能(只有在RIPV2支持)
(config)# router ospf   //開啟OSPF路由協議進程(針對1762，無需使用進程ID)
(config)# router ospf 1    //開啟OSPF路由協議進程(針對2501，需要加OSPF進程ID)
(config-router)# network 192.168.1.0 0.0.0.255 area 0
 //申明直連網段信息，并分配區域號(area0為骨干區域)
