交換機和路由器端口聚合/鏈路聚合有什么作用？下面就給大家共享端口聚合的作用！
端口聚合也叫做以太通道（ethernet channel），主要用于交換機之間連接。由于兩個交換機之間有多條冗余鏈路的時候，STP會將其中的幾條鏈路關閉，只保留一條，這樣可以避免二層的環路產生。

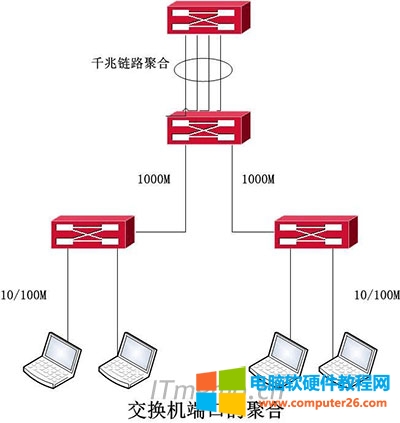

端口聚合

端口聚合也叫做以太通道（ethernet channel），主要用于交換機之間連接。但是，失去了路徑冗余的優點，因?yàn)镾TP的鏈路切換會很慢，在50s左右。使用以太通道的話，交換機會把一組物理端口聯合起來，做為一個邏輯的通道，也就是channel－group，這樣交換機會認為這個邏輯通道為一個端口。
端口匯聚
端口匯聚是將多個端口聚合在一起形成1個匯聚組，以實現出負荷在各成員端口中的分擔，同時也提供了更高的連接可靠性。端口匯聚可以分為手工匯聚、動態lacp匯聚和靜態lacp匯聚。同一個匯聚組中端口的基本配置應該保持一致，即如果某端口為trunk端口，則其他端口也配置為trunk端口；如該端口的鏈路類型改為access端口，則其他端口的鏈路類型也改為access端口。
端口的基本配置主要包括stp、qos、vlan、端口屬性等相關配置。其中stp配置包括：端口的stp使能/關閉、與端口相連的鏈路屬性（如點對點或非點對點）、stp優先級、路徑開銷、報文發送速率限制、是否環路保護、是否根保護、是否為邊緣端口。qos配置包括：流量限速、優先級標記、缺省的802.1p優先級、帶寬保證、擁塞避免、流重定向、流量統計等。vlan配置包括：端口上允許通過的vlan、端口缺省vlan id。端口屬性配置包括：端口的鏈路類型，如trunk、hybrid、access屬性、綁定偵測組配置。一臺s9500系列路由交換機最多可以配置920個匯聚組，其中1～31為手工或者靜態聚合組；32～64為預留組號；65～192為routed trunk；193～920為動態聚合組。系統中存在mpls vpn單板時，只支持7個負載分擔聚合組，沒有mpls vpn單板時，可以支持31組負載分擔組，對于fe單板（采用ex芯片），只支持7個負載分擔聚合組。s9500還支持跨接口板聚合，跨接口板跟本板的聚合是一樣的。

lacp協議

基于IEEE 802.3ad標準的lacp（link aggregation control protocol，鏈路聚合控制協議）是一種實現鏈路動態聚合與解聚合的協議。lacp協議通過lacpdu（link aggregation control protocol data unit，鏈路聚合控制協議數據單元）與對端交互信息。使用某端口的lacp協議后，該端口將通過發送lacpdu向?qū)Χ送ǜ孀约旱南到y(tǒng)優先級、系統mac、端口優先級、端口號和操作key。對端接收到這些信息后，將這些信息與其它端口所保存的信息比較以選擇能夠聚合的端口，從而雙方可以對端口加入或退出某個動態聚合組達成一致。操作key是在端口聚合時，lacp協議根據端口的配置（即速率、雙工、基本配置、管理key）生成的一個配置組合。其中，動態聚合端口在使能lacp協議后，其管理key缺省為零。靜態聚合端口在使能lacp后，端口的管理key與聚合組id相同。對于動態聚合組而言，同組成員一定有相同的操作key，而手工和靜態聚合組中，selected的端口有相同的操作key。


端口聚合總結：

端口聚合（鏈路聚合）作用：
1、端口聚合的鏈路成為一條邏輯鏈路；
2、正常時兩條物理鏈路負載均衡，提高帶寬；
3、一條物理鏈路失效，另外一條鏈路仍然正常轉發數據，提高可靠性；
Aggregate port / Eth-Trunk：
1、只有同類型端口且雙工速率一致才能聚合，光口和電口不能綁定；
2、所有物理端口必須屬于同一個VLAN；
3、最多支持8 個物理端口聚合為一個 AG；
聚合模式：
1、動態聚合（華為的靜態LACP模式）
通過 LACP 協議
2、靜態聚合（華為的手工負載均衡模式）
手工綁定
