為了方便網絡終端的接入（尤其是一些便攜式網絡終端），在局域網中需要通過搭建DHCP服務器使網絡終端自動獲取IP來連接網絡。

用戶需求

某公司現有3個部門，銷售部、研發部和財務部三個部門網絡已經使用TL-SG5428劃分完畢（劃分方法見TL-SG5428應用——多網段網絡規劃配置指南），現在這三個部門需要自動獲取IP，這樣的需求可以通過下面兩種方法實現。

網絡環境1

網絡中沒有專用的DHCP服務器，使用交換機本身的DHCP服務器。

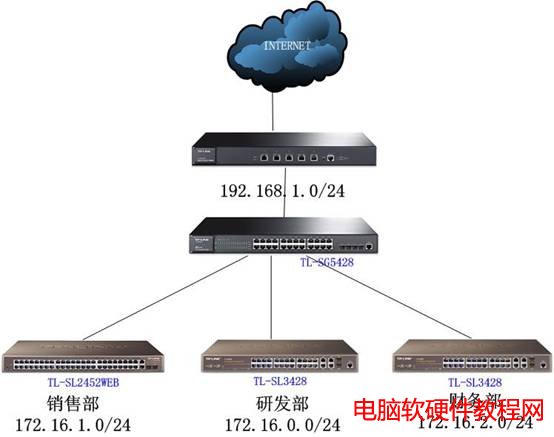

拓?fù)浣Y(jié)構

配置過程

步驟1：

劃分VLAN與配置VLAN IP，具體方法見： TL-SG5428應用——多網段網絡規劃配置指南

步驟2：

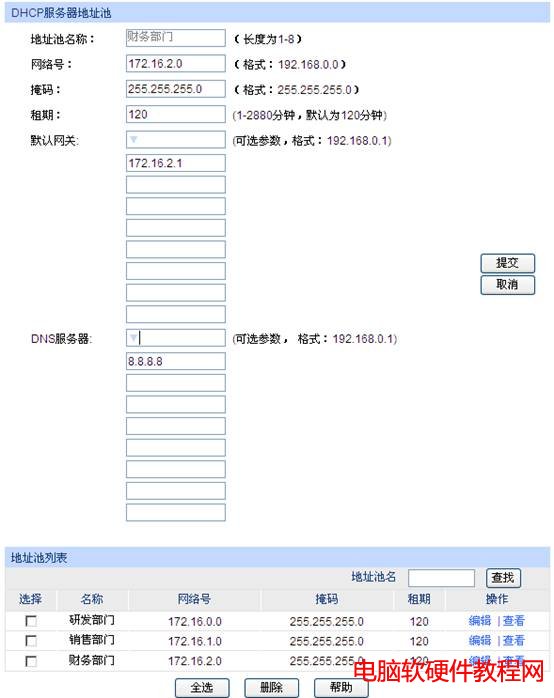

交換機管理頁面—>路由功能—>DHCP服務器—>地址池設置

設置3個地址池，名稱分別研發部門、銷售部門和財務部門

研發部門網絡號：172.16.0.0 掩碼：255.255.255.0 租期：120 默認網關：172.16.0.1 DNS：8.8.8.8

銷售部門網絡號：172.16.1.0 掩碼：255.255.255.0 租期：120 默認網關：172.16.1.1 DNS：8.8.8.8

財務部門網絡號：172.16.2.0 掩碼：255.255.255.0 租期：120 默認網關：172.16.2.1 DNS：8.8.8.8

步驟3：

啟動DHCP服務器

交換機管理頁面—>路由功能—>DHCP服務器—>DHCP服務器，選擇啟用DHCP服務器，提交。

經過以上配置研發部門、銷售部門和財務部門的網絡終端就可以正常自動獲取IP地址了。

網絡環境2

網絡中有專用的DHCP服務器，希望通過交換機的DHCP中繼獲取IP地址

拓?fù)浣Y(jié)構

配置過程

本文以windows Server 2008為例

步驟1：

劃分VLAN與配置VLAN IP，具體方法見： TL-SG5428應用——多網段網絡規劃配置指南

步驟2：

配置Windows Server 2008的DHCP服務

根據Windows Server 2008的設置向?qū)гO(shè)置好DHCP服務器，新建3個作用域，作用域中的地址池分別對應研發部門、銷售部門以及財務部門

步驟3：

啟用交換機的DHCP中繼功能

交換機管理頁面—>路由功能—>DHCP 中繼

添加DHCP服務器IP地址，啟用DHCP中繼功能

這樣，同樣可以實現各個部門的網絡終端自動獲取IP的目的。

提示：啟用DHCP中繼之后，網絡中就僅僅DHCP服務器列表中的DHCP服務器可用，該功能非常適合于酒店環境。
