IP帶寬控制功能可用來對帶寬資源進行分配和限制，使網絡帶寬資源得到更有效合理的利用，從而解決因帶寬分配合理帶來的問題。

下面介紹TL-R406 IP帶寬控制的設置。

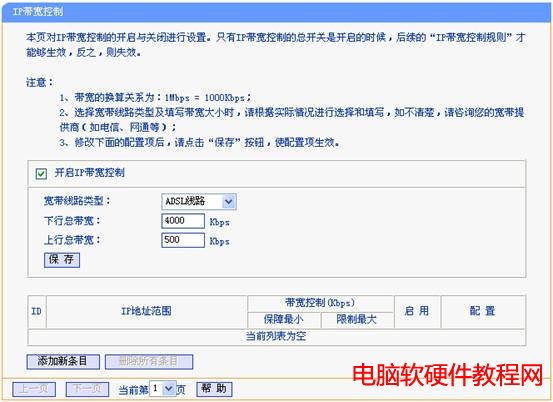

如下圖所示為TL-R406 IP帶寬控制功能設置界面。

寬帶線路類型：ADSL或者是其他線路，請按照您的實際情況填寫線路類型以及帶寬大小（比如4M ADSL線路，下行總帶寬為4000Kbps，上行總帶寬為500Kbps）。

下行總帶寬：通過WAN口可以提供的最大下載速度，即ISP提供給你的線路帶寬。

上行總帶寬：通過WAN口可以提供的最大上傳速度。

注意：如果要有效實現帶寬控制，必須正確填寫上下行總帶寬。

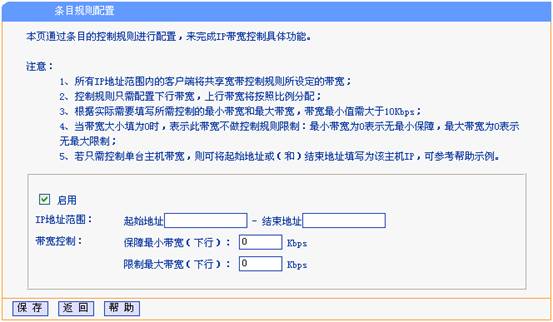

設置對應IP的具體規則，請點擊“添加新條目”，如下圖所示

IP地址范圍：填寫IP地址時，只填寫起始地址或者起始地址和結束地址相同表示為單個IP地址，起始地址與結束地址不同表示一個IP地址段。當設置為一個IP地址段時，意味著該地址段中的所有IP地址將共享使用其后設置的帶寬大小，它們能使用的總帶寬受后面設置的帶寬大小的約束。

帶寬控制：可以同時實現保障最小帶寬和限制最大帶寬，即通過WAN口允許的最大下載速度限制和最小下載速度保證，最大帶寬為0時表示采用不限制。

保障最小帶寬：通過WAN口允許的最小下載速度保障。

限制最大帶寬：通過WAN口允許的最大下載速度限制。

注意所有規則的保障最小帶寬之和不能超過下行總帶寬。

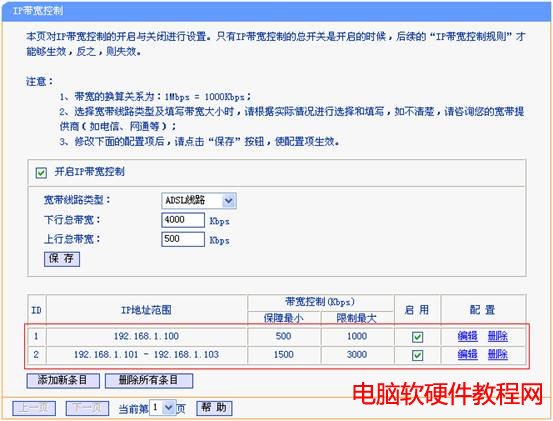

IP帶寬控制規則配置例圖：

保障和限制的帶寬大小設置的值并不是固定的，需根據網絡實際應用情況填寫。此處用戶只需配置下行帶寬，上行帶寬按照下行帶寬所占下行總帶寬的比例乘以上行總帶寬來分配。

上圖的設置表示：

1.用戶的接入類型為ADSL，其帶寬大小4M（下行總帶寬為4000kbps，上行總帶寬為500Kbps）。

2.規則1表示分配給局域網內IP地址為192.168.1.100的計算機的下行帶寬最小500Kbps、最大1000Kbps，相應上行帶寬計算規則為“（下行帶寬/下行總帶寬）*上行總帶寬”，所以上行最小62Kbps【（500/4000）*500】、最大125Kbps【（1000/4000）*500】。

3.規則2表示分配給局域網內IP地址為192.168.1.101到192.168.1.103的三臺計算機的帶寬總和為下行帶寬最小1500Kbps、最大3000Kbps，相應上行帶寬最小187Kbps、最大375Kbps。

下面舉例說明IP帶寬控制的實際應用：

某用戶開通的ADSL線路是4M帶寬，路由器下接了四臺電腦，電腦的IP地址范圍是：192.168.1.100-192.168.1.103。192.168.1.100-192.168.1.102這四臺電腦要經常上網，而192.168.1.103這臺電腦偶爾才會上網。

用戶遇到的煩惱是：因192.168.1.100這臺電腦頻繁使用迅雷、BT等下載工具進行網絡下載或觀看在線視頻，經常導致192.168.1.101和192.168.1.102這兩臺電腦因帶寬不夠，打開網頁非常慢，甚至打不開。于是考慮通過IP帶寬控制功能來解決這一問題。

考慮到這幾臺電腦上網時的不同應用：192.168.1.100經常要下載和觀看在線視頻，需要的帶寬比較大；192.168.1.101和192.168.1.102上網只是瀏覽網頁和QQ聊天，需要的帶寬相對要小些。設置規則如下，只需設置下行帶寬：

① 限制192.168.1.100最小帶寬保障2000Kbps，最大使用帶寬為2500Kbps。

② 192.168.1.101-192.168.1.102共享使用帶寬，最小帶寬保障800Kbps，限制共享的帶寬最大為1500Kbps。

③ 限制192.168.1.103不用保障最小帶寬（0Kbps），最大使用帶寬為500Kbps。

此處要注意：雖然192.168.1.103不經常上網，但是也要對它進行設置，因?yàn)槿绻�這個IP沒有被設置它的話，就意味著它將會不受限制地使用線路總帶寬，所以在設置IP帶寬控制時，最好將路由器下所有的IP地址都進行設置。

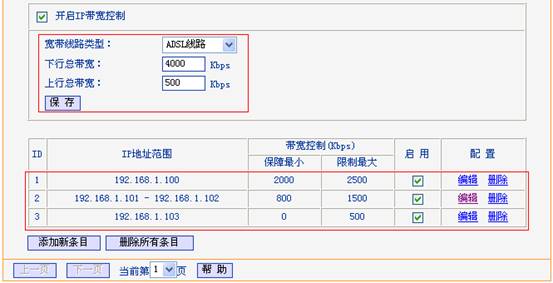

綜合考慮，設置如下：

當然，上面帶寬大小設置的值并不是固定的，設定時可根據實際使用情況來適當更改，調節到恰當應用的情況即可。
