網絡的帶寬資源是有限的，但是在帶寬的使用上，經常會出現“20%的主機占用了80%的資源”，從而導致網絡的應用經常出現“上網慢、網絡卡”等現象。ER路由器提供了基于IP地址的帶寬控制功能，可以有效防止少部分主機占用大多數的資源，為整個網絡帶寬資源的合理利用提供保證。

本文以TL-ER6120為例來介紹實現多WAN口帶寬控制的配置步驟。

應用需求

某企業100臺主機，兩條10M光纖寬帶接入，IP地址段為192.168.1.100—192.168.1.199，需要保證每臺主機基本的上網操作，并且為每個IP平均分配帶寬。

設置步驟

（1） 設置WAN口數（TL-WVR300默認雙WAN口，無須更改）

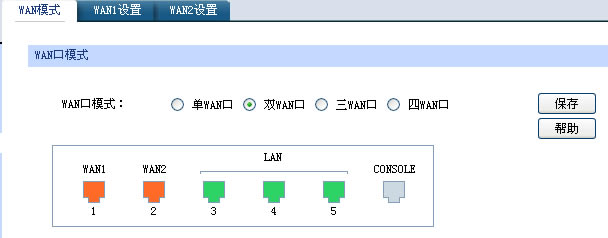

基本設置>>WAN設置>>WAN模式：設置WAN口數目，如圖：

（2）接口帶寬設置

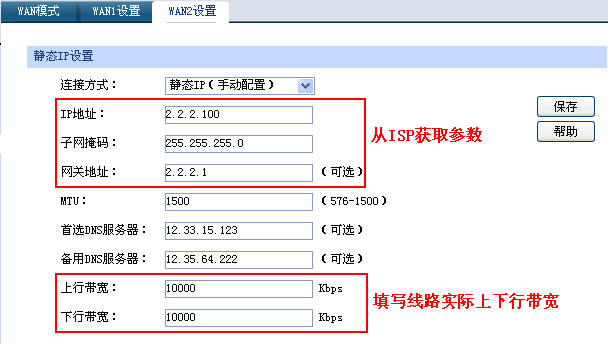

基本設置>>WAN設置 ：選擇對應WAN口在“上行帶寬”與“下行帶寬”處填寫當前線路實際上下行帶寬值，如圖：

（3）帶寬控制設置

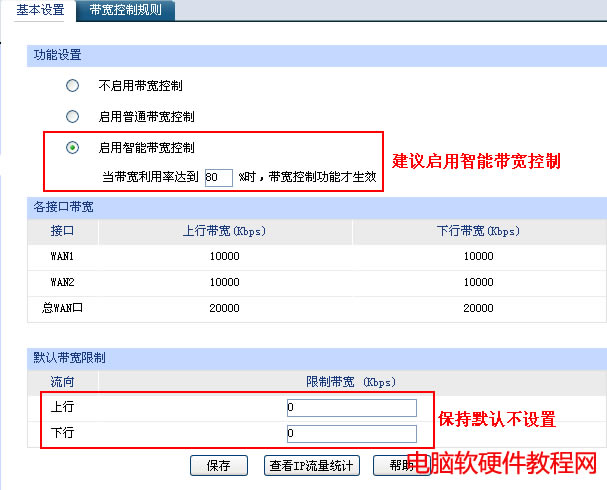

傳輸控制>>帶寬控制>>基本設置 ：開啟帶寬控制功能

注：

l 普通帶寬控制：帶寬控制規則在任意時刻都生效。

l 智能帶寬控制：只有當帶寬利用率達到閾值（默認為80%），帶寬控制規則才生效，推薦選擇。

l WAN口帶寬即步驟一WAN口設置中填入的線路上下行帶寬。

l 默認規則帶寬即帶寬控制規則之外的主機使用的帶寬，默認設置為“0”，一般不建議修改。

（4）添加受控用戶組

ER6系列基于用戶組進行控制，如果用戶要對內網的某些用戶進行帶寬控制，則在用戶管理中進行如下設置：

l 用戶管理>>組設置：設置組名稱

l 用戶管理>>用戶設置：添加用戶名稱和IP

l 用戶管理>>視圖：將用戶添加入對應的組，如圖：

按照上述方式將受控的用戶（對應100個用戶）添加入對應的用戶組，帶寬控制規則將會選擇對應用戶組進行規則設置。

（5）帶寬控制規則設置

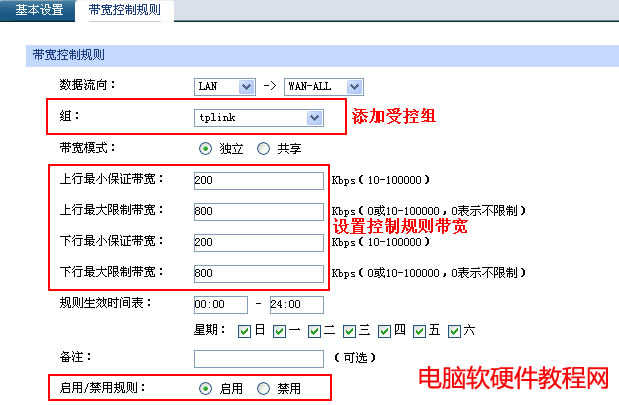

傳輸控制>>帶寬控制>>帶寬控制規則 ：添加受控用戶組，選擇帶寬模式（獨立：每一個受控IP獨享規則帶寬；共享：所有受控IP共享規則帶寬），上下行最大最小帶寬的填寫可參考帶寬控制參考表（后附）進行設置，其余根據需要做相應設置。選擇“啟用”并且點擊“新增”添加該規則，則可以在列表中看到規則條目。

注：

l 數據流向有LAN->WAN1/2/ALL 和 DMZ->WAN1/2/ALL（若開啟DMZ口），默認為LAN->WAN ALL，根據需要設置；

l 當?shù)谝粭l規則的數據流向目的接口為WAN-ALL的時候，后續規則的數據流向目的接口不能選擇單個WAN口。反之，當?shù)谝粭l規則的數據流向目的接口為單個WAN口的時候，后續的規則便不能選擇WAN-ALL。

l 上（下）行最小保證帶寬=上（下）行帶寬/主機數；設置時如果所有受控IP的最小保證帶寬之和大于總帶寬，則會提示“所有同目的接口WAN的上（下）行流量總和已超過該接口的上（下）行帶寬，請重新輸入”錯誤；

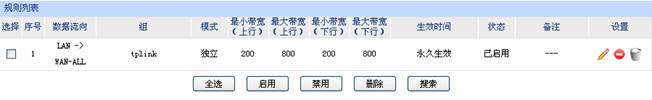

至此帶寬控制已設置完成，新增后可以在規則條目中顯示相應的控制規則，如下圖

如何驗證IP帶寬控制生效

如果帶寬控制總開關開啟，規則條目啟用，在主機使用迅雷下載等時，可發現電腦的最大上下載速度將會在限制的最小最大帶寬范圍之內。如上圖，設置最大下行為800Kbps，那么電腦顯示的下載速度大約在800Kbps/8=100KBps。

設置規則參考表

設置上下行帶寬時可以參考下表

注：

l ADSL線路的上行帶寬只有512kbps，當網絡中的應用較多時可能導致網絡慢，尤其是在企業應用中，發郵件、上傳文件到服務器等應用表現尤為明顯；

l 該表僅供參考，不同的線路帶寬和主機數可以參照控制規則公式做設置，上下行最大帶寬設置根據需要做添加，網絡管理員可參考表中的數據來優化參數的設置。

總結

帶寬控制的原則是均衡帶寬的分配，限制少量用戶獨占大量帶寬，盡可能減少少量用戶把帶寬占用完的概率，達到網絡帶寬公平、高效、合理利用的目的。在設置帶寬控制規則時要結合實際。如果線路總帶寬本身就比較小，而帶機量又比較大，那么無論怎么去設置控制規則都不可能使得各臺主機得到充足的帶寬，都不可避免的出現上網慢的情況。這種情況下，不建議設置帶寬控制，應該考慮的是提高總線路帶寬，從而保障各項網絡應用。
