PLC的英文全稱為Power Line Communication，即電力線通訊。通俗一點來講，PLC好比是給電線裝上一個網卡，將網絡數據在電線和網線上任意傳輸，無需布線、移動便捷、即插即用，實現有電線的地方就有網絡。

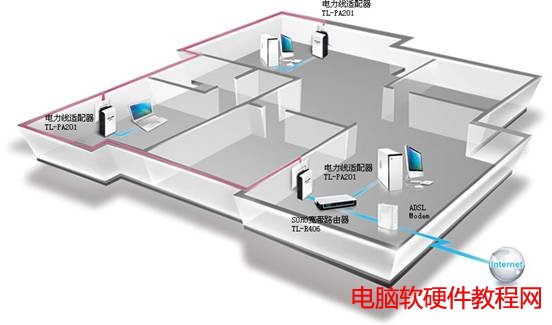

典型應用拓?fù)?

對于絕大多數的網友來說，PLC還是一個比較陌生的技術，本文將對TP-LINK的PLC實際應用中可能出現的各種疑問進行解答，幫助大家了解和認識TP-LINK的PLC產品。

一、PLC的傳輸特性和傳輸距離相關

1、PLC的作用是什么？能夠連接什么設備使用？

PLC的作用的是利用電力線傳輸以太網數據，從而靈活方便的構造局域網，它沒有路由功能，只能進行數據交換。

PLC有一個以太網接口（RJ45），可以用網線與任何以太網設備連接使用，如電腦、路由器、交換機、IP camera等。

2、PLC的通信的載波頻段是什么范圍？

我司PLC的通信頻段是在2-30M Hz。如果電力線上有特殊設備（如濾波器、電表）對這段范圍的信號有影響，那么也會影響到PLC的傳輸速率和傳輸距離。

3、PLC的傳輸距離有多遠？

TL-PA200、TL-PA201、TL-PA501、TL-PWA2701N、TL-PWA2801N的電力線傳輸距離為300米。PLC在電力線上傳輸時會有信號的衰減，因此有一定的傳輸距離限制（注意：這里的傳輸距離指的是PLC在電力線上傳輸?shù)膶?shí)際距離，而不是PLC設備的直線距離）。

PLC的實際傳輸距離會受到電力線的質量、線路上的其他設備如空氣開關等影響。

4、PLC可以跨電表傳輸嗎？

不可以。電表設計時對電源有保護機制，對PLC的通信信號有非常大的衰減，因此一般情況下建議PLC在同一個電表下使用。

5、家用電器對PLC的使用是否有影響？

PLC的應用如果非常接近家用電器，會對PLC的傳輸穩定性有一定程度的影響（對于一般家庭環境來說，影響并不大）。主要體現為三類：

● 大功率用電器（如空調、洗衣機等）

● 電源適配器（如手機充電器等）

● 日光燈類（如調節燈、高頻燈等）

一般建議PLC能盡量遠離這些設備。

6、PLC能穿越空氣開關嗎？

經過測試我司的PLC能夠穿越空氣開關并正常通信。空氣開關會對PLC的傳輸速率和傳輸距離有小量影響，穿越3-4層的空氣開關之后仍可以正常的使用，但是穿越更多的空氣開關可能會導致速率下降嚴重或者不能正常通信。

7、電壓不穩定對PLC的傳輸有影響嗎？

沒有影響。TL-PA200、TL-PA201、TL-PA501、TL-PWA2701N、TL-PWA2801N產品的工作電壓范圍為100-240V，一般的電壓波動不會影響PLC的穩定性。

8、PLC是否可以跨三相電通信？

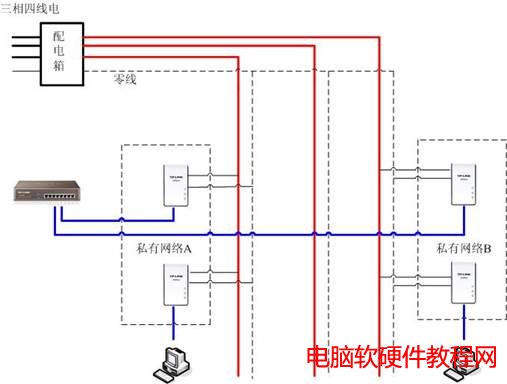

可以。PLC信號在跨越三相電的時候信號會有一定程度的衰減，可能存在不同相之間同一私有網絡PLC不能通信的情況。如果PLC要跨相使用，建議同一私有網絡的PLC最好連在同一相電路上，推薦使用下面的拓?fù)浣Y(jié)構：

二、PLC傳輸速率相關

1、PLC最大的傳輸速率是多少？

我司現在銷售的PLC主要有TL-PA200、TL-PA201、TL-PA501、TL-PWA2701N、TL-PWA2801N，TL-PA200、TL-PA201、TL-PWA2701N、TL-PWA2801N是200Mbps PLC，TL-PA501是500Mbps PLC。200Mbps和500Mbps分別是標準的物理層速率，實際的數據吞吐量分別可以達到80-90Mbps和230Mbps左右。

2、如果電表下面接入多個PLC，傳輸速率會有什么變化？

在同一套電力線上接入多個PLC的時候，PLC之間的帶寬是共享的。比如在一個PLC私有網絡中兩個PLC之間的實際吞吐量可以達到80Mbps，那么接入4個PLC時，這4個PLC之間的吞吐量之和最多不會超過80Mbps。

3、為什么TL-PA200、TL-PA201、TL-PWA2701N、TL-PWA2801N連上電腦，顯示本地連接的速度是100Mbps？會不會對PLC的速度有影響？

因?yàn)門L-PA200、TL-PA201、TL-PWA2701N、TL-PWA2801N的以太網端口是10/100M自適應的。雖然TL-PA200、TL-PA201、TL-PWA2701N、TL-PWA2801N是200Mbps設備，但是200Mbps是電力線上傳輸?shù)臉?biāo)準里的物理層速度，實際的數據吞吐量不會超過100Mbps，所以10/100M自適應的端口對PLC的傳輸速率不會有任何影響。

三、PLC應用相關

1、PLC設備需要如何安裝和設置？

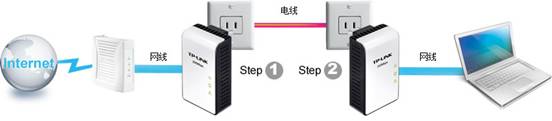

PLC在出廠的時候，默認相互之間都是可以正常通信的，不需要做任何設置，即插即用。只要完成基本連線即可，基本連線如下圖：

（紅色是電線，藍色是網線）

2、如何使用Pair鍵快速建立私有網絡？

當將兩個TL-PA200/TL-PA201/TL-PA501/TL-PWA2701N/TL-PWA2801N插入插座后連接即建立，此時如果按住其中一個設備的Pair按鈕3-8秒，其Power燈開始閃爍，然后在120秒內再按住另外一個設備的Pair按鈕3-8秒至Power燈閃爍，松開后60秒內這兩個TL-PA200/TL-PA201/TL-PA501/TL-PWA2701N/TL-PWA2801N的Power燈會停止閃爍并建立128-bit的AES加密連接。

3、如何判斷我的PLC的工作狀態是正常的？

注意觀察PLC的指示燈，正常通信情況下，PLC的3個指示燈應該是常亮（閃爍）的。

如果PWR（第1個）指示燈不亮，請檢查設備是否已經通電，如果通電情況下PWR指示燈不亮也不閃，可能設備已損壞。

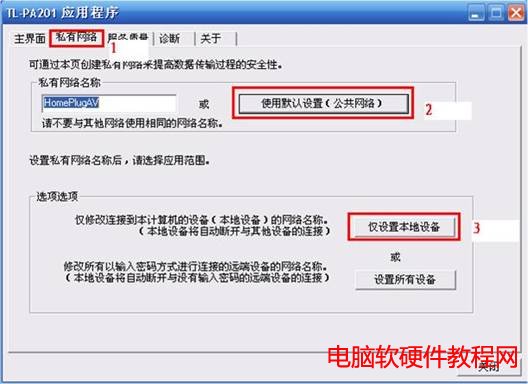

如果中間指示燈不亮，表示兩個PLC沒有連接成功，是不可以通信的。解決方法是把兩個PLC放在一個插座上面檢查中間指示燈是否常亮（閃爍），如果 還是不亮，請安裝光盤管理軟件將2個PLC分別復位。2個PLC都復位成功后放在一個插座上中間的指示燈就會亮起來，表示2個PLC已經連接上。軟件具體 復位操作如下(以TL-PA201為例)：

Ⅰ、先選擇私有網絡；

Ⅱ、點擊使用默認設置；

Ⅲ、點擊僅設置本地設備。

如果ETH（第3個）指示燈不亮，請檢查PLC網線是否連接正常，網線接口連接的設備是否已關機。

4、安裝好了PLC設備就可以直接連接到互聯網了嗎？

不是的。PLC提供的只是一種no new wires（不用重新布線）技術，但是在接入互聯網的時候還得有寬帶接入設備，比如貓或者路由器，并且電腦直接有線接入到貓或路由器就可以上網。

5、TL-PA200、TL-PA201、TL-PWA2801N能夠混合使用嗎？

可以。他們使用的PLC標準是相同的。

5、一個電表下面最多能接多少個PLC？

對于一個電表下面能夠接入的PLC的個數沒有限制，不過只有處在同一個私有網絡的PLC相互之間才可以正常通信，默認出廠的時候我司所有的PLC都屬于同一私有網絡。由于在同一個私有網絡內，TL-PA200最多只能接入6個，TL-PA201、TL-PWA2701N、TL-PWA2801N最多只能接入8個，TL-PA501最多接入64個，混合接入的話最多只能接入6個，所以當同一個電表下面接入的PLC超過各個型號支持的最大值的時候，必須對PLC進行分組，不同的組屬于不同的私有網絡。

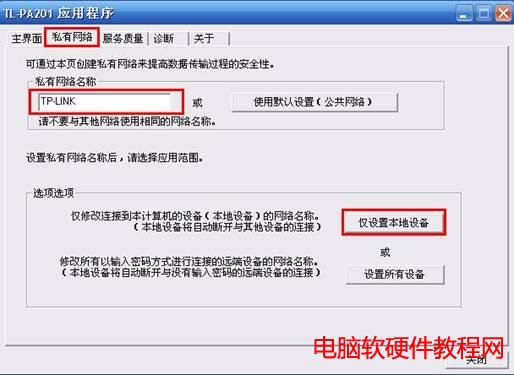

私有網絡的設置過程如下（以TL-PA201為例）：

Ⅰ、選擇私有網絡；

Ⅱ、輸入私有網絡名稱；

Ⅲ、點擊僅設置本地設備。

設置好不同的私有網絡之后，不同的私有網絡之間的PLC是不能直接通過電力線通信的。

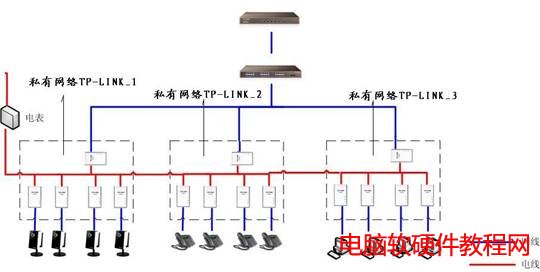

多PLC通信的網絡拓?fù)淙缦拢?

成功案例：有插座的地方就能上網—TL-PA201應用于懷仁縣國益酒店網絡升級工程

四、其它

1、PLC的耗電情況如何？

TP-LINK的TL-PA200、TL-PA201工作時的最大功耗略小于4W，相對于1度電可以正常運行超過250小時。另外它們還支持節能模式，當設備處于節能模式時，功耗約為1.5W，相當于1度電可以正常運行666小時。TL-PA501工作時的最大功耗略小于5.9W，相對于1度電可以正常運行超過169小時，當它處于節能模式時，功耗約為1W，相當于1度電可以正常運行1000小時。TL-PWA2701N、TL-PWA2801N工作時最大功耗略小于6.1W,相當于1度電可以正常運行164小時。
