集群是可以當作單一設備來管理的一組網絡設備的集合，集群管理的主要目的是解決大量分散的網絡設備的集中管理問題。網絡管理者只需要在集群中的一個交換機上配置公網IP地址就可以實現對集群中其它交換機的管理和維護；配置公網IP地址并執行管理功能的交換機是命令交換機，其它被管理的交換機是成員交換機，命令交換機和成員交換機組成了一個“集群”。

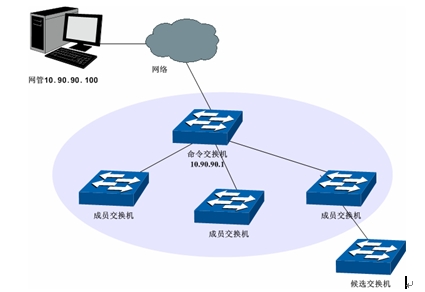

典型拓?fù)鋱D：

命令交換機：在集群中，唯一的可以配置和管理整個集群的交換機，也是在集群中唯一具有公網IP地址的交換機。命令交換機通過收集NDP（Neighbor Discovery Protocol，鄰居發現協議）和NTDP（Neighbor Topology Discovery Protocol，鄰居拓?fù)浒l(fā)現協議）信息來發現和確定候選交換機。

成員交換機：集群中被管理的交換機。

候選交換機：具有加入集群能力，但還沒有加入任何集群的交換機。

獨立交換機：未啟用集群功能的交換機。

集群工作原理

集群通過NDP（Neighbor Discovery Protocol，鄰居發現協議）、NTDP（Neighbor Topology Discovery Protocol，鄰居拓?fù)浒l(fā)現協議）、CMP（Cluster Management Protocol，集群管理協議）三個協議，對集群內部的交換機進行配置和管理。

集群的過程分為拓?fù)浒l(fā)現、拓?fù)涫占�和集群的建立維護，具體工作過程如下：

• 拓?fù)浒l(fā)現：所有交換機通過NDP 來獲取鄰居交換機的信息。
• 拓?fù)涫占�：命令交換機通過NTDP 來收集網絡內指定跳數范圍內的交換機信息以及各個交換機的連接信息，并從收集到的拓?fù)湫畔⒅写_定集群的候選交換機。
• 集群建立維護：命令交換機根據NTDP 收集到的候選設備信息完成將候選交換機加入集群、成員交換機離開集群等集群管理操作。

拓?fù)浒l(fā)現

集群中的交換機使用NDP來獲取與其直接相連的鄰居交換機的信息。交換機周期性地向鄰居發送NDP報文，同時也會接收但不轉發鄰居交換機發送的NDP報文。NDP報文中包含NDP信息（包括本交換機的名稱、MAC地址、軟件版本等信息）等。

交換機會存儲和維護一個鄰居信息表，鄰居信息表里包含每個鄰居交換機的NDP信息表項。如果交換機收到新鄰居的NDP信息，則會在鄰居信息表新增一個表項；如果從鄰居交換機收到的NDP信息與舊的信息不同，則更新鄰居信息表中的數據，如果相同，則只更新老化時間，如果超過老化時間還沒有收到鄰居發送的NDP信息，將自動刪除相應的鄰居表項。

拓?fù)涫占?/b>
