無線中繼模式，就是利用AP的無線接力功能，將無線信號從一個中繼點接力傳遞到下一個中繼點，實現信號的中繼和放大，并形成新的無線覆蓋區域，最終達到延伸無線網絡的覆蓋范圍的目的。其組網模式如下圖：

在圖中假設B和D下面的電腦要相互通信，可是B的信號無法到達D，因此我們可以在中間加一個無線AP對B的信號進行中繼，從而實現B和D的通信。我們可以把B設置為AP模式，把C設置為對B的中繼，再把D設置為對C的中繼，從而使B和D實現通信。具體配置過程，請看以下步驟。

一、無線訪問點B的配置

訪問點B作為一個無線信號源，設置為基本AP形式即可。所以，該位置既可以放置一個無線路由器，也可以放置一個無線中繼器。我們以該點放置TL-WR340G+無線路由器為例。

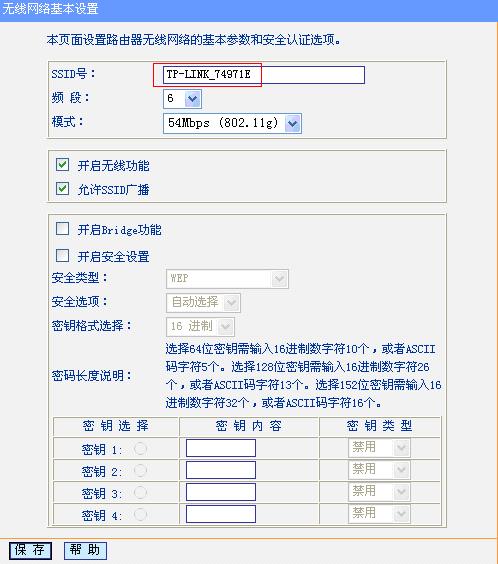

首先使用路由器默認管理地址192.168.1.1，進入路由器管理界面。然后點擊“無線參數”中的基本設置，查看路由器此時的無線配置。記下該無線網絡的SSID號“TP-LINK_74971E”，如下圖所示：

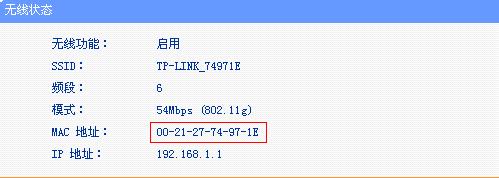

同時在管理界面的運行狀態下記錄無線狀態的MAC地址“00-21-27-74-97-1E”，如下圖：

此時，無線路由器不需要做任何其他設置。

二、無線訪問點C的配置

無線訪問點C需要放置一個具有無線中繼功能的AP。我們以TL-WA501G+為例。

步驟1：電腦通過有線連接到TL-WA501G+。將電腦本地連接的IP地址設置為192.168.1.X網段的IP后，使用默認管理地址192.168.1.1登陸到TL-WA501G+的管理界面。

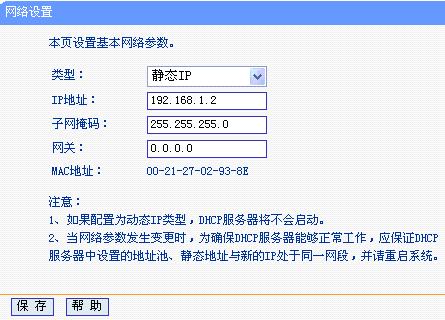

步驟2：在“網絡參數”中將TL-WA501G+的管理地址修改為192.168.1.2，這樣避免與前端TL-WR340G+的管理地址相沖突。

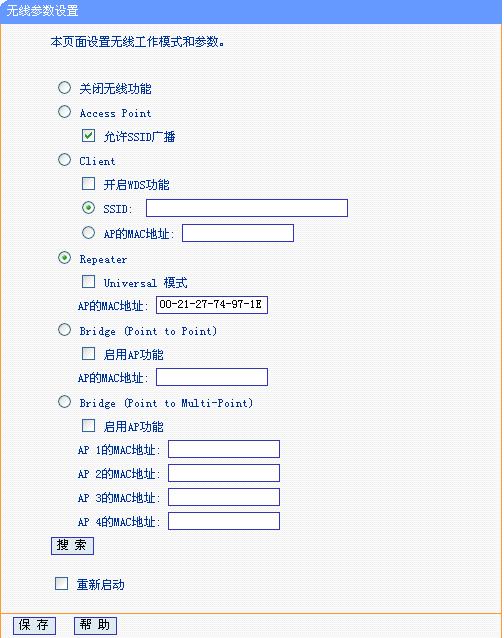

步驟3：在“無線參數”的“基本設置”中選擇“Repeater”模式。并且填上前端無線路由器TL-WR340G+的無線MAC地址“00-21-27-74-97-1E”。

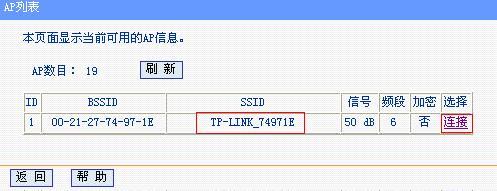

如果沒有記下前端無線路由器的無線MAC地址，則可以點擊“無線參數設置”頁面中的“搜索”按鈕。此時，無線AP會自動搜索周圍的無線信號。我們只需要選擇前端無線路由器的無線信號“TP-LINK_74971E”,點擊“連接”即可。

說明：如果前端無線路由器不支持WDS功能，則需選擇“Universal 模式”。

步驟4：保存并重啟無線AP。

步驟5: 在電腦上使用ping 命令檢測中繼模式下該無線AP與前端無線路由器的連通性。

如果能ping通，說明中繼成功。不能ping通，請重新檢查配置，特別是無線MAC地址是否輸入正確。

三、無線訪問點D的配置

該點既可以放置一個具有無線中繼功能的AP，也可以放置一個具有無線客戶端模式的AP。無線客戶端模式下不能連接無線客戶端，因此建議使用無線中繼模式。

該點無線AP的配置，與無線訪問點C中AP的配置方法一致。只需將D點AP的管理地址改為192.168.1.3（不與前端設備管理地址相沖突），并在Repeater模式下填寫訪問點C的無線MAC地址即可。具體配置在此不再詳細描述。

最后在D點也需使用ping命令檢測一下與前端設備的連通性。如果連接正常，說明B訪問點和D訪問點能夠正常通信，也就達到了我們擴展無線網絡覆蓋的目的。

如果還需要對無線進行加密設置，則無線訪問點C和D都需要與無線訪問點B設置成一樣的WEP加密。
