導讀：MESH路由器組網指南，以及各種連接方法

最近促銷不斷，許多購買了MESH路由器，在連接方面有疑問的。在此簡要地說明一下，以供參考！除了問有線回程的連線方式，還有問在AP模式下是否能組MESH的問題，還有一些無線設置的疑問，在這里統一解答。

MESH路由組網，必須把其中一臺設置成主節點，等把主節點擁有”AC控制器“的功能，而不需要對每臺子節點設置無線參數。如果網口不夠的，可以通過千兆交換機來連接。例如騰達MW系列只有2個網口，Velop也是兩個網口，當用三個組網時，需要添加交換機（交換機也可以用舊的不用的千兆LAN口無線路由器來代替，把它的DHCP服務關閉，還有無線也可以關閉，不過功耗沒有交換機低，交換機功率就2W左右）。

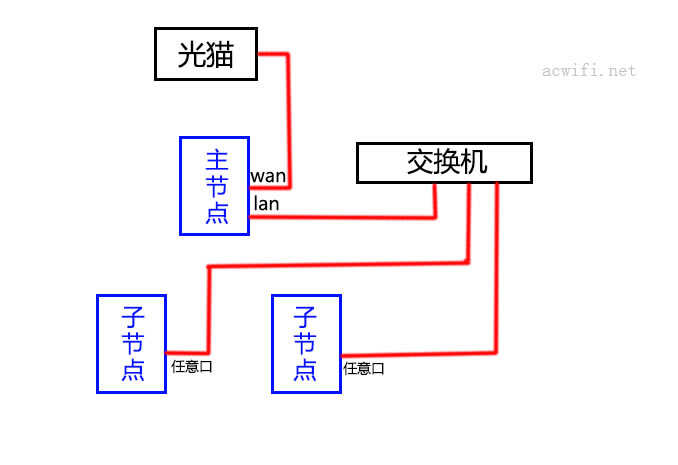

MESH路由器組有線回程的連線方式如下圖：

如果光貓是橋接模式，主節點就設置成PPPOE撥號，如果光貓已經撥號了，主節點就用DHCP方式上網。

千萬不要把光貓也接在交換機上，這樣是不對的。

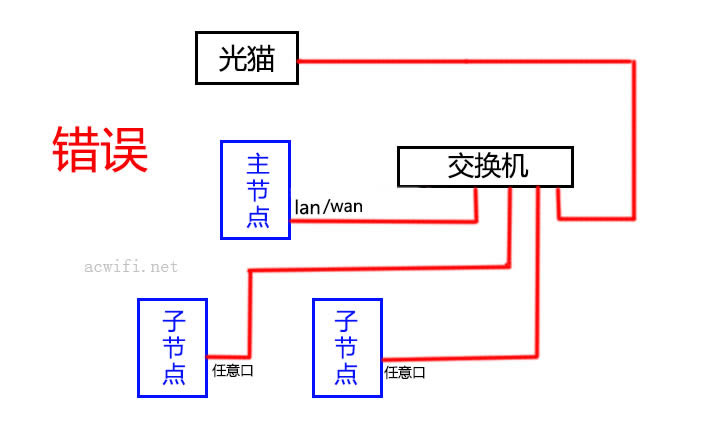

如下圖是錯誤的接線：

如果已經有了主路由器，那么主節點就要用橋接模式了。目的是讓所有設備的IP由主路由器來分配，這樣主路由才能控制所有連接設備。

沒有橋接模式也行，用DHCP方式上網，但是主路由器不能單獨控制連接了MESH路由器的連接設備。

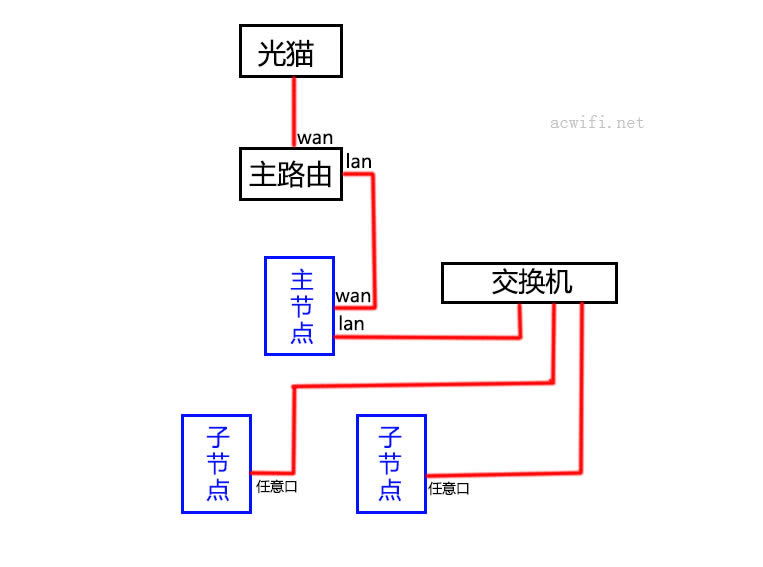

已有主路由器或用其它路由器做主路由，網線連接如下圖：

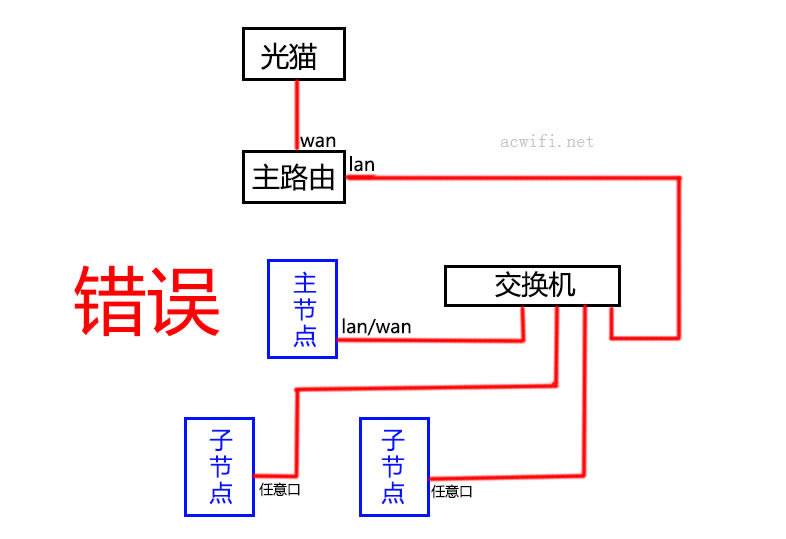

下圖是錯誤的接法：

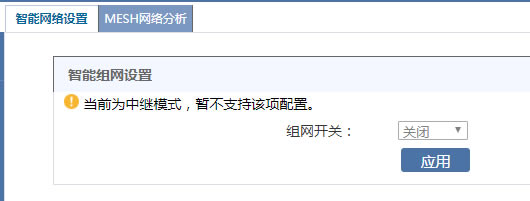

H3C B5沒有橋接模式，而當它在AP模式下，是無法組MESH網絡，必須是PPPOE或DHCP模式，希望H3C官方以后可以通過固件更新來添加橋接模式。

不過B5做主路由器功能也比較豐富了，除非你特別需要去廣告功能、多撥或不可描述的功能。

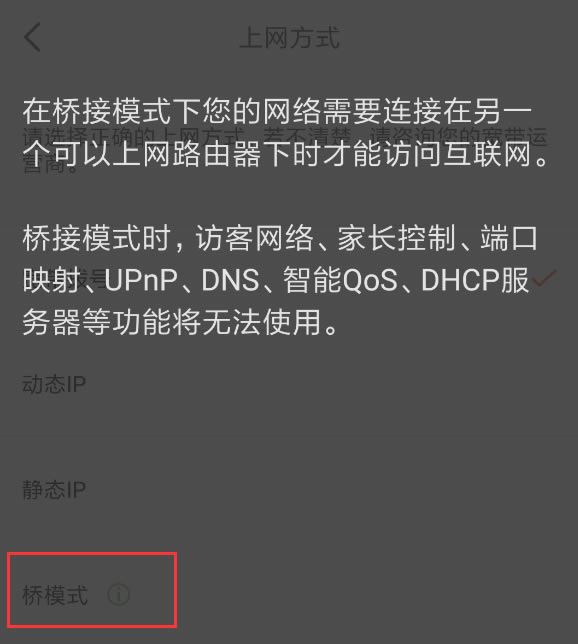

騰達MW系列有橋接模式，可以在此模式下組MESH網絡：

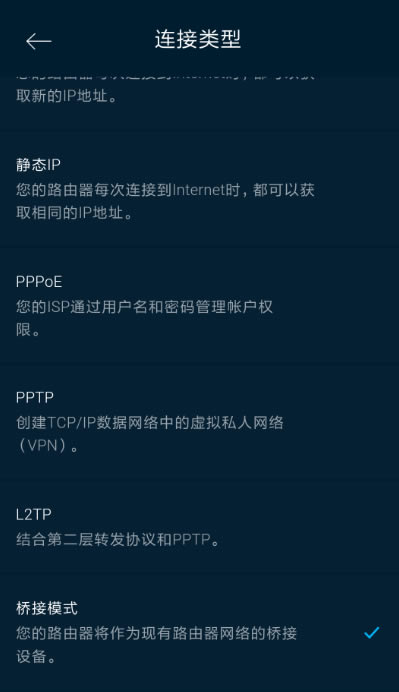

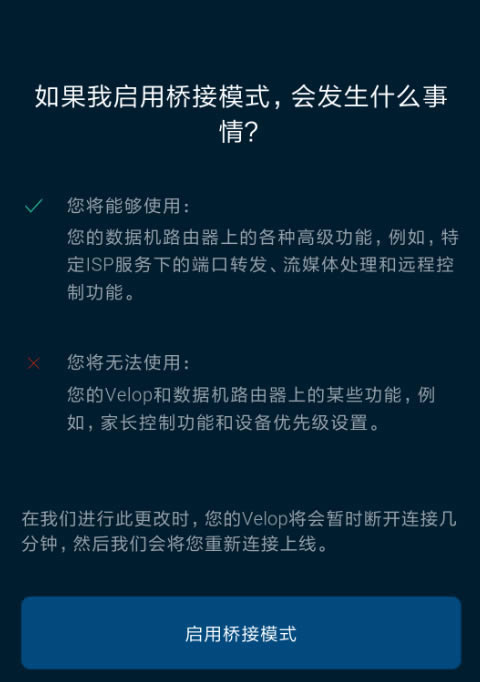

Velop也有橋接模式，最近問Velop相關問題的朋友很多，可能Velop比較受歡迎吧。

Velop不管是路由模式還是橋接模式下，都可以對單個節點進行無線設置，例如想關閉某個節點的2.4G，在APP里進入Velop管理，找到對應的節點，查看IP地址，用瀏覽器打開這個IP地址就可以進入節點的網頁設置，進入設置界面后再點擊最下方的”CA“標志就可以開啟高級設置。

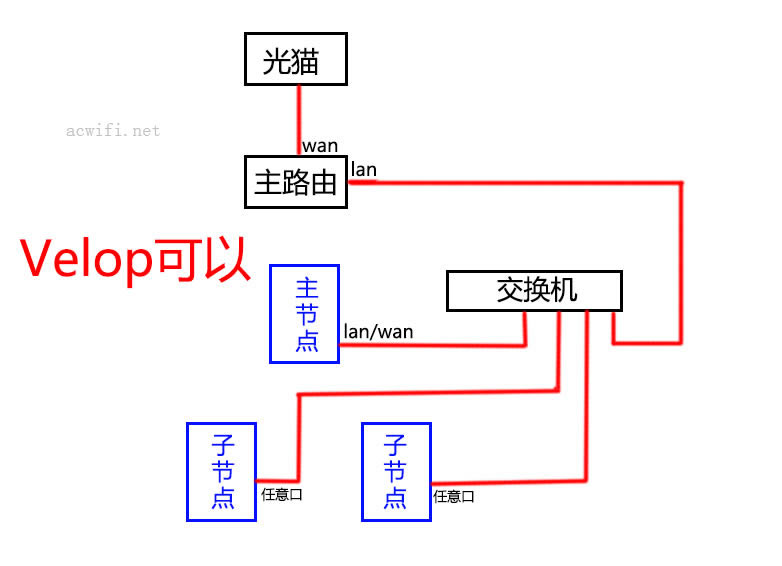

有2個朋友在文章下留言說Velop在橋接模式下，前面的錯誤的那張圖也是可以正常使用，我今天拿了三頻和雙頻的Velop接在交換機上，設置主節點為橋接模式，是可以正常組網使用。

如下圖：

那么在橋接模式下，非常有利于布線，不需要把一個主節點Velop留在弱電箱里或放在主路由器旁邊，自由度高了許多。MW6我已經賣了，不知上述方式是否可行。

在設置MESH路由器或組網之前，我都建議先隨便拿一個來設置成主節點，能讓主節點上網了，再進行添加節點的操作。而不是組網后才切換上網方式。有了主，才能讓主去控制其它的子。

如果是兩只裝，多數情況不需要用到交換機了。
