(路由器燒錄)

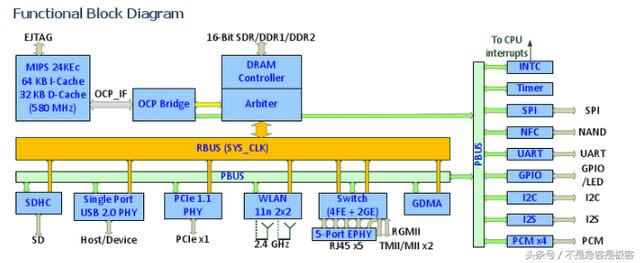

最近，智能家居路由器非常流行。智能家居是家居平臺物聯網的結果。通過物聯網技術將家居中的各種設備連接在一起，可以統一協調管理。路由器應被視為核心部件。路由器作為無線網絡的產物，路由器也是智慧家庭的互聯網入口點，路由器品牌有很多如：華為、斐訊、新路由、網件、360、華碩等。不同品牌的路由系統可能會有所不同。碰巧家里有很多年前的路由。這次我用來硬改路由器水星MW300R，現在可以算是古董級路由器了，這個路由器可玩性很強，所以也想改裝一個路由器來玩， 路由芯片是MT7620。

我以前不知道路由器是什么系統。后來，我發現linux系統，刷個linux最大的路由器潛能。畢竟是開源系統，不封閉。有足夠的能力，操作系統也可以自行更改。 讓我們看看我是怎么將的linux開源路由系統op刷入路由器中的。

首先，了解什么是\\"硬改\\"？所謂硬改是指在硬件層面對設備進行diy功能改造。硬改是更換路由閃存和內存，使其具有更好的性能或更好的系統，類似于計算機更換大內存和大硬盤，如更換大容量內存和閃存芯片。 升級某些設備的配置層，如iPhone，小米等手機內存擴容，使其存儲空間和運行內存容量更大。硬件修改分為硬件修改和軟件修改。硬改后刷入開源路由固件，主要包括固件DD-WRT, Tomato, OpenWrt, OPNsense, PFSense等等，這次我們主要刷openwrt。

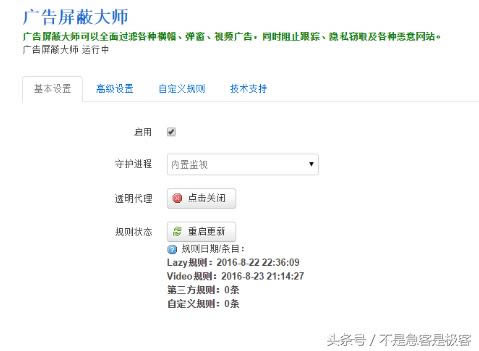

openwrt是高度模塊化、高度自動化的嵌入式linux系統。可以實現各種去廣告，多撥軟件,掛載U盤，移動硬盤，USB網卡、攝像頭等，簡單輸入下載帶寬和上傳帶寬可以限制所有連接設備的速度，這樣看視頻和玩游戲的人就不會覺得卡了。DD-WRT優點主要是中繼功能強大，但隨著OpenWrt中繼不再是功能的持續更新dd-wrt的強項。

專門購買openwrt系統路由器的價格不是很貼近百姓。如果傳統路由器可以通過硬件修改刷入openwrt系統是低成本的解決方案。對于連linux還不懂的小白，可以忽略，知道它是一個操作系統。刷機也需要一個叫做編程器的東西，編程器有很多種，常見的是串行閃存編程器，可以自己制作或購買，如CH341制作的許多編程器并不昂貴。與并行閃存編程器相比，它們非常昂貴，因此通常使用在線編程來更改程序，例如JTAG,FTP或串口編程。

更換16M內存，我用的是芯片型號w25q128 ，16m的存儲量。直接焊接原件flash芯片，焊上16m的芯片。

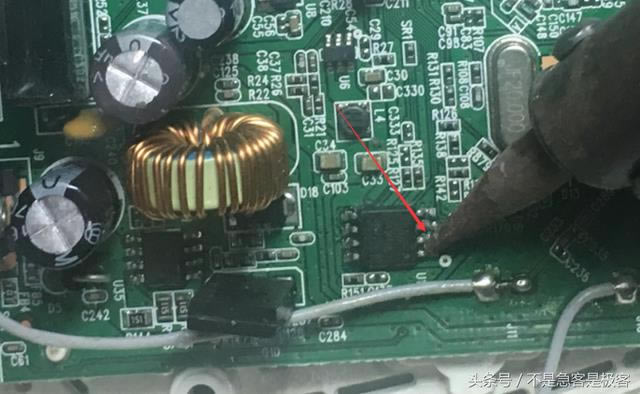

如圖：

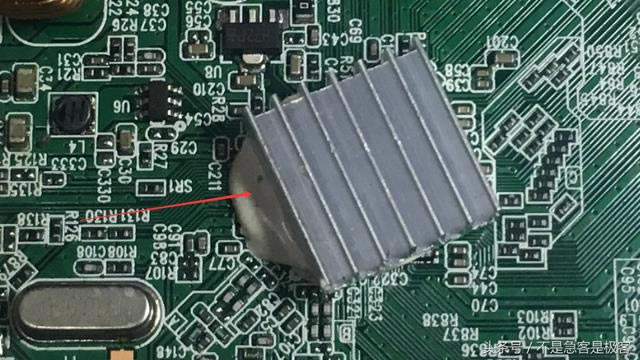

因?yàn)檫@里沒買風槍，只能用電烙鐵。還是喜歡用風槍，用電烙鐵太笨了。注意有一個半圓形的縫隙，縫隙朝上左側的引腳是第一引腳。不要焊反，后果很嚴重，好運會燒芯片。不知道哪里會冒煙，運氣不好。基本上是報廢。過去，路由經常死亡，過熱是一個主要因素。讓我們改變散熱，翻箱倒柜找到散熱器，貼上

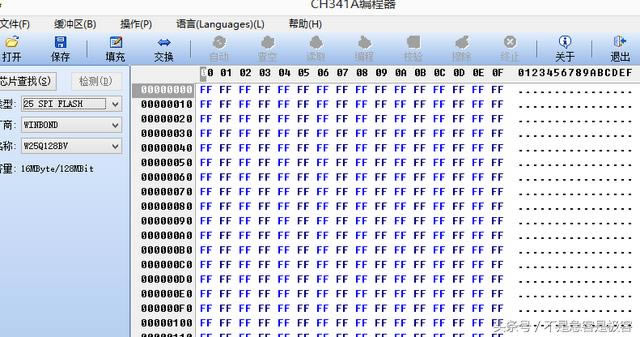

焊接前，用編程器燒錄UBOOT，我選擇了這條路flash芯片沒有U-boot，不知道uboot下載可訪問的地方U-BOOT https://github.com/u-boot/u-boot 研究一下。Uboot是德國DENX嵌入式小組開發CPU的Bootloader，已成為眾多芯片產品的標準引導系統，在所有嵌入式引導系統中市場份額最大。Uboot是德國DENX嵌入式小組開發CPU的Bootloader，它已成為許多芯片產品的標準指導系統，在所有嵌入式指導系統中市場份額最大。所以我也用了Uboot系統引導。這里就不深入解釋了。下圖是我使用的編程軟件。

CH341A燒錄器源代碼地址 是https://github.com/setarcos/ch341prog

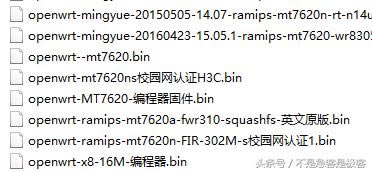

如果不能編譯，可以上網找同樣型號的路由U-boot下載下來，免去編譯的煩惱。我有幾個編譯系統。當然也找了很久~~

\\"u-boot\\"：128KB，設備初始化程序 引導程序代碼，\\"kernel\\" ：1MB，存儲系統內核的二進制代碼，\\"rootfs\\"：6.7MB，完整的系統文件包括只讀和可寫\\"art\\"：64KB，EEPROM分區，簡單來說就是無線驅動， art 包含wifi 的驅動及wifi功率教調值， 通常生產廠家 對每一條路由進行調整wifi因?yàn)楫吘乖�件的差異不能完全一樣�?因此，仍需要調整一些參數，放在里面art中。不刷art可能沒有無線信號，或者信號質量差。不刷art可能沒有無線信號，或者信號質量差。

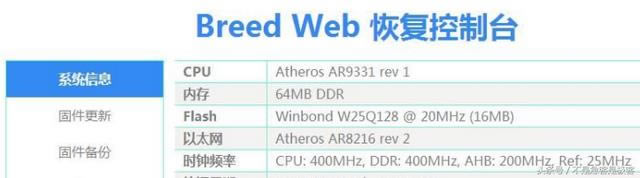

進入U(xiǎn)BOOT web恢復界面刷入op固件。

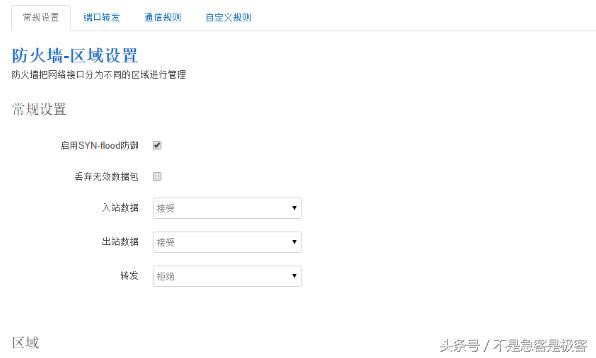

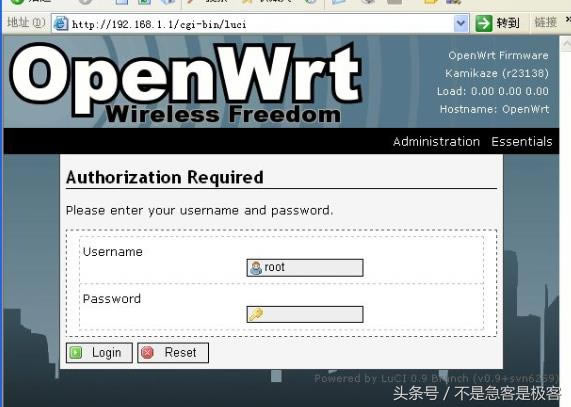

完成后重啟路由。默認密碼登錄路由系統root，

如果沒有廢棄的路由器，可以聯系我，拆下來一起研究。
