人社局機房設備報相序錯故障說明

一、故障問題描述

2018年12月10日下午15點25分左右，人社局大樓A路市電突然停電，5秒鐘左右，切換到B路市電供電后，出現如下情況：

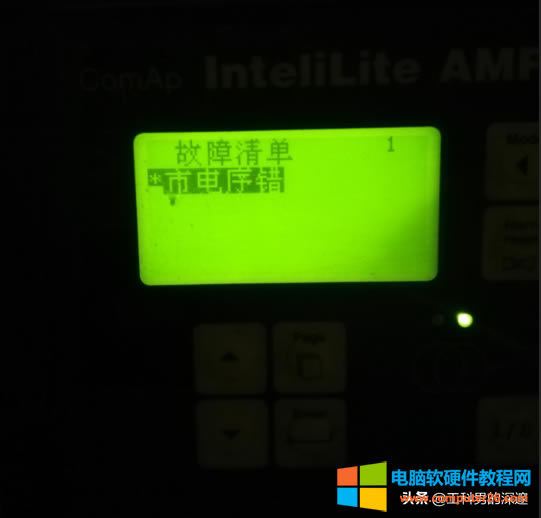

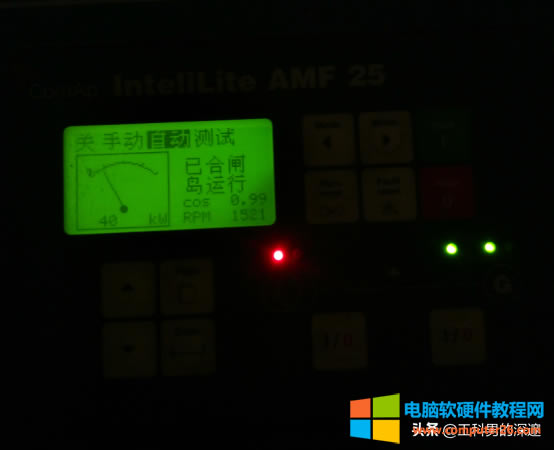

1、地下發電機啟動，發電機報相錯；

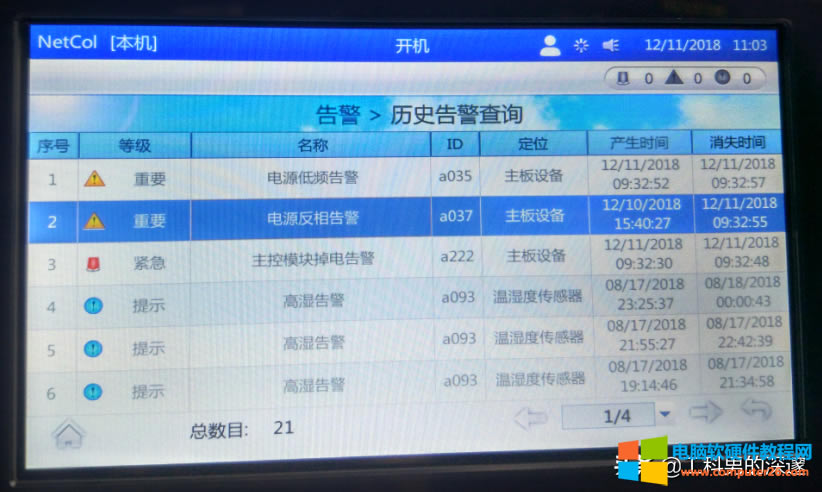

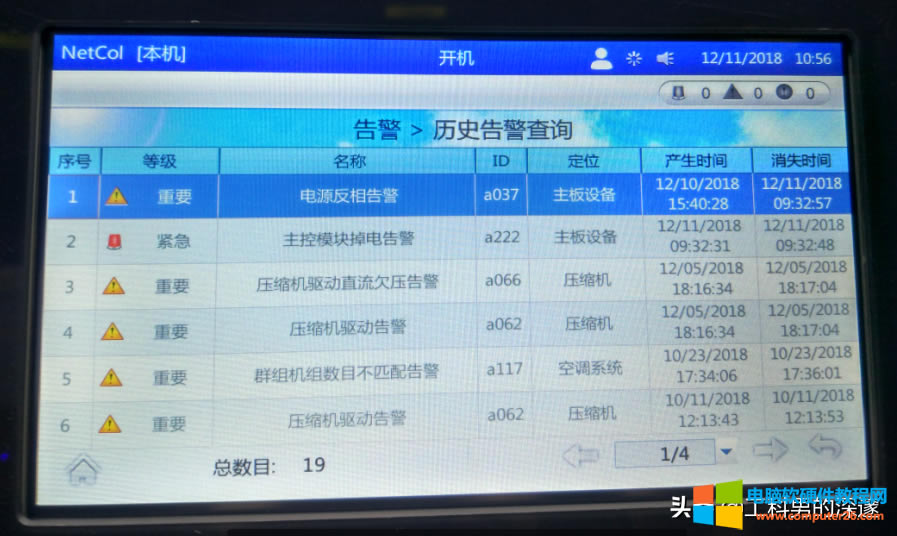

2、10樓精密空調工作不正常，報相序錯；

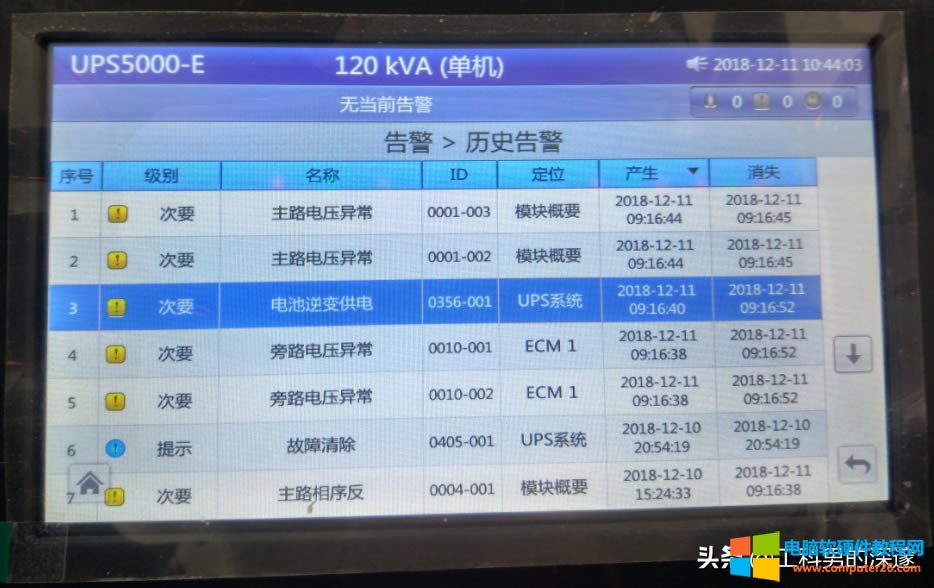

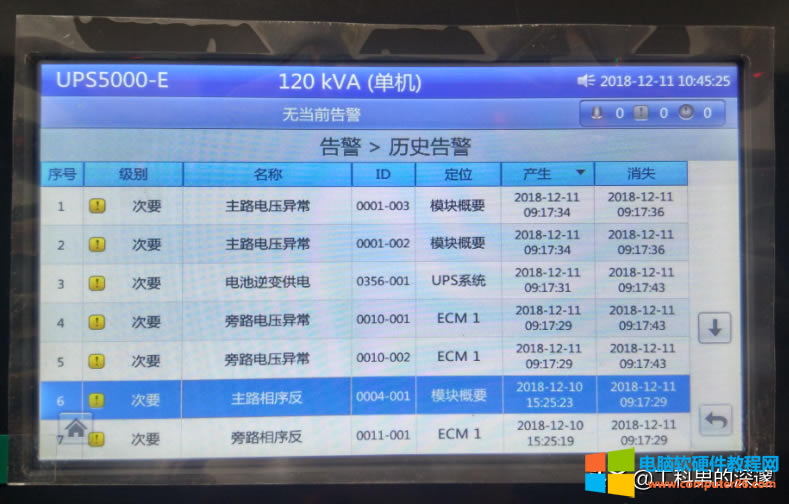

3、10樓電源室UPS報相序錯；

4、10樓多聯機空調不能正常工作；

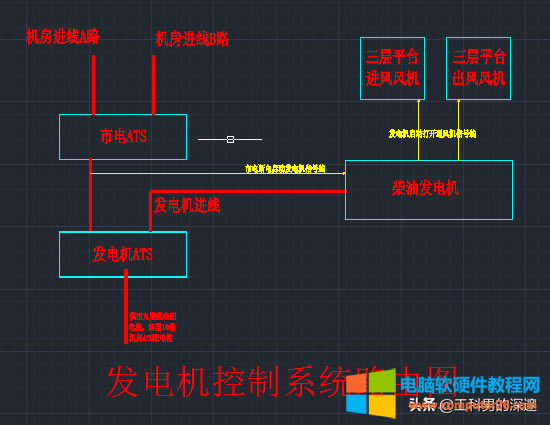

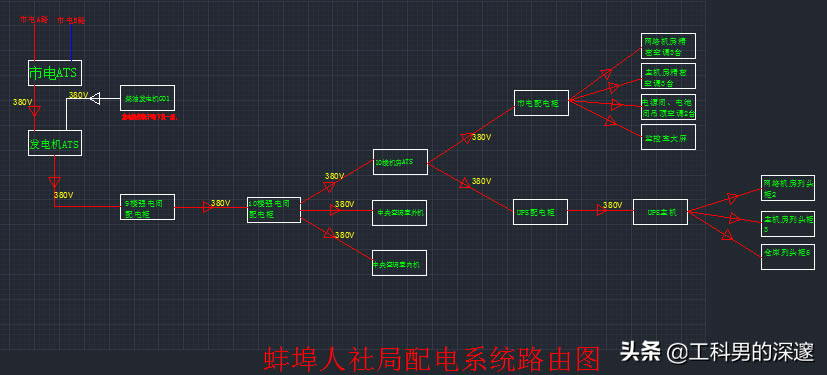

十樓機房供電系統路由圖如下所示：

二、及時處理措施

接到人社局電話后，第一時間聯系精密空調，UPS，發電機廠家，溝通前去處理問題，精密空調，UPS廠家告知，精密空調，UPS可以工作，但需要盡快調整市電相序問題，多聯機廠家回復，需要解決供電相序問題，多聯機即恢復正常，發電機廠家當天派人趕到項目現場，將發電機相序調整后，發電機報錯消失。

2018年12月11日9點30左右，大樓市電A路恢復供電，這時發電機又啟動了，這時10樓精密空調，多聯機空調，UPS主機恢復正常工作，相序報錯故障消除。

三、故障分析

1、市電供電A路供電，10樓機房UPS，精密空調，多聯機空調工作正常，設備無相序無報錯；

2、市電供電B路供電，10樓機房UPS，精密空調，多聯機空調工作正常，設備相序報錯；

3、兩種情況發電機均啟動；

四、故障定位

精密空調，UPS，多聯機空調相序與市電A路相序一致，與市電B路不一致，市電A路與市電B路相序不致；發電機檢測到兩路市電相序不同，發電機判定市電供電有故障，啟動發電機供電。

五、總結結論

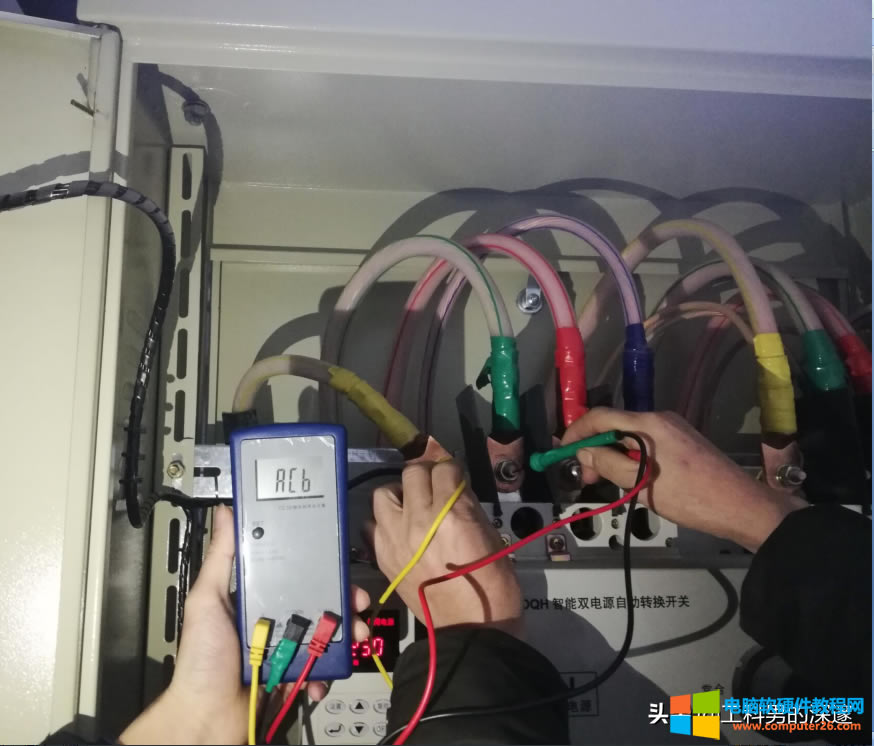

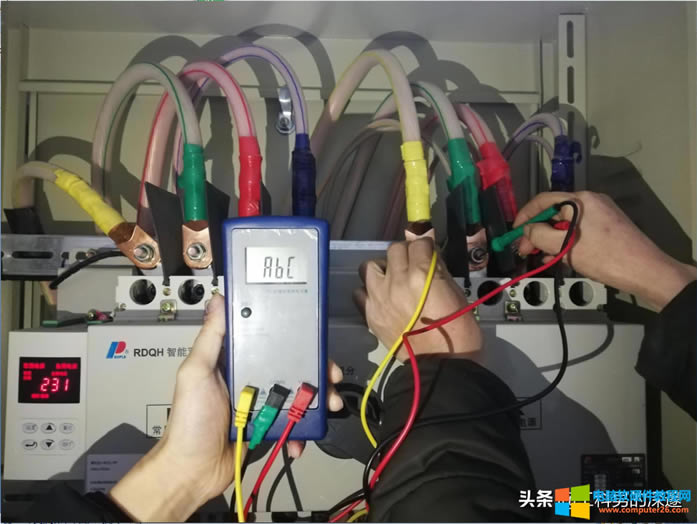

使用相序測試儀對大樓兩路市電進行測量，驗證了推斷，市電A路的相序?yàn)锳CB,市電B路的相序?yàn)锳BC。

六、故障處理

2018年12月12日晚，對大樓進線進行停電，對市電A路進行調整，調到到相序ABC。

由于精密空調，UPS，多聯機空調的相序接為ACB，為應急使用，先將發電機ATS輸出端的相序調為ACB，（紅，藍，綠）；

對市電A路，B路進行通電，全斷，斷一路，發電機均能正常自動啟動，自動停機，10樓機房精密空調，UPS，多聯機工作均正常，無相序報錯。

七、遺留問題

10樓機房精密空調，UPS，多聯機的供電相序?yàn)锳CB，需要調整到ABC。
