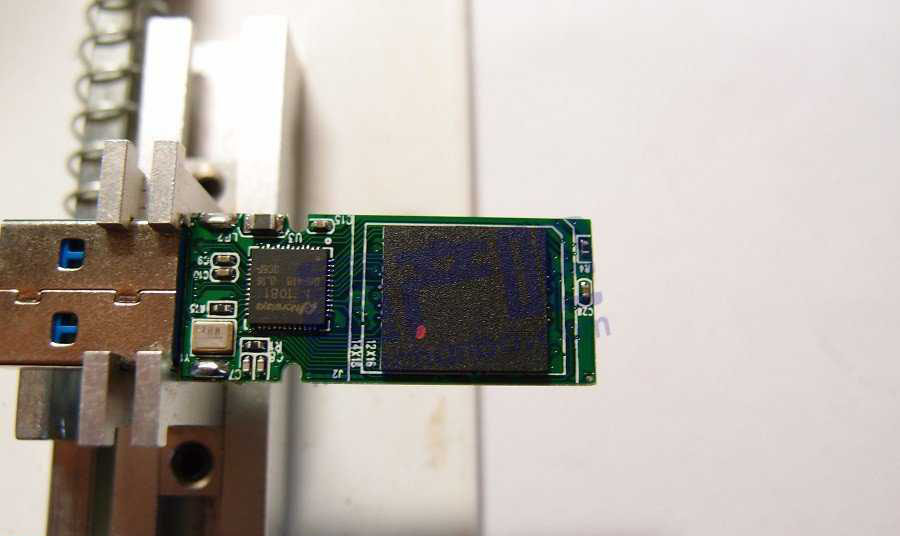

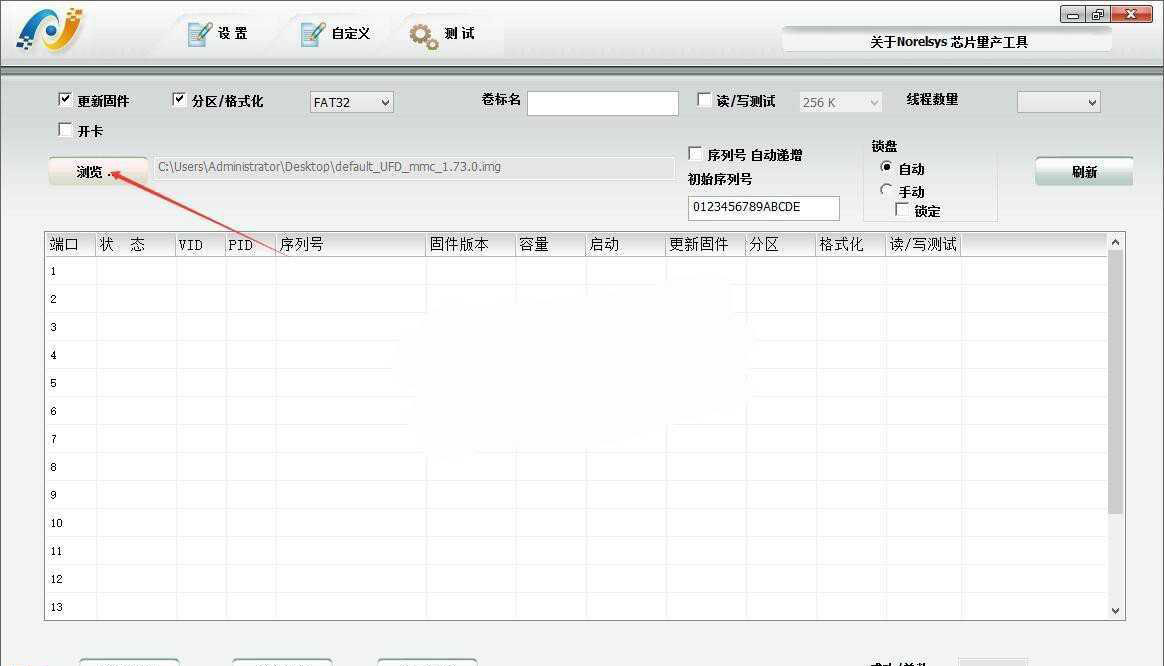

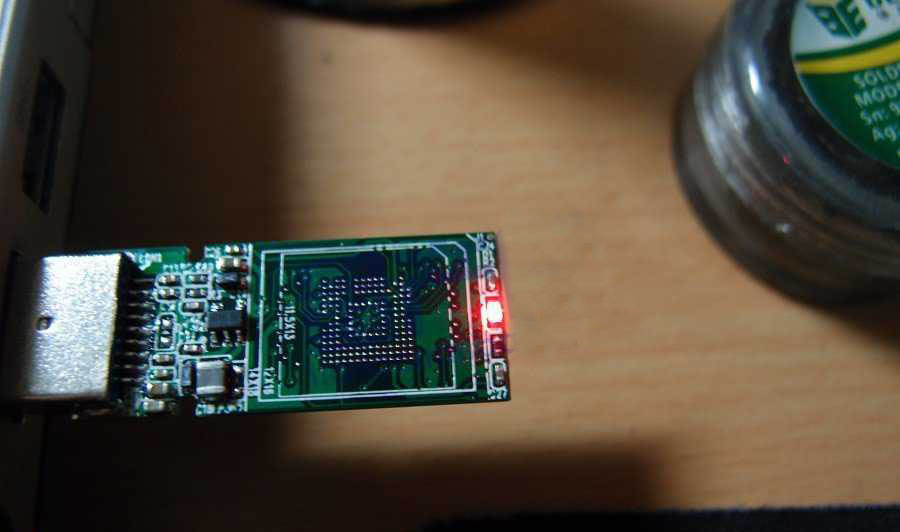

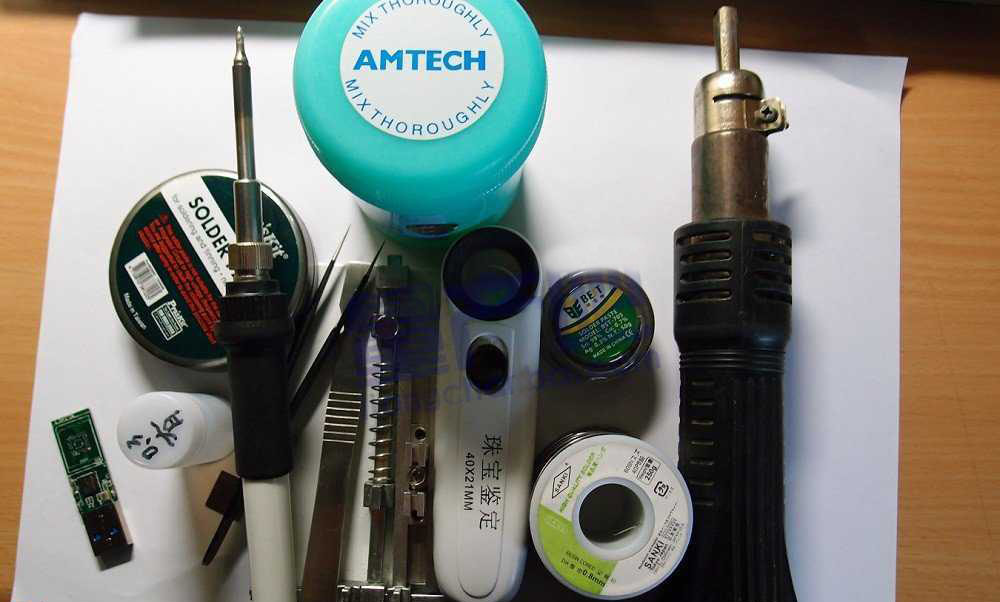

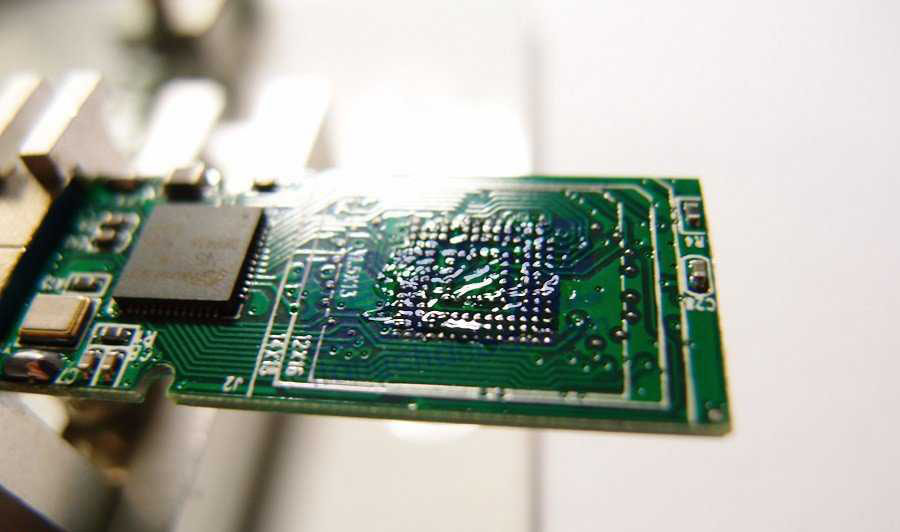

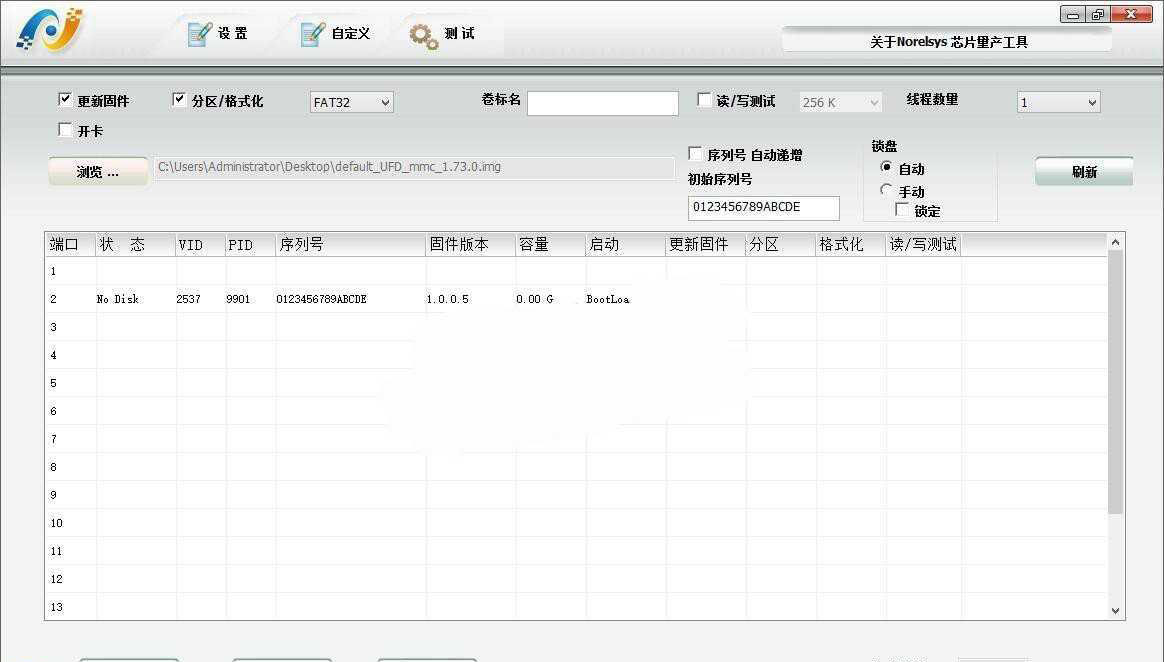

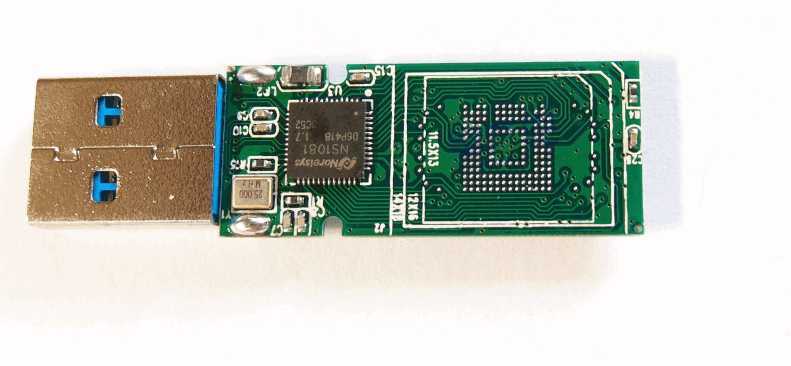

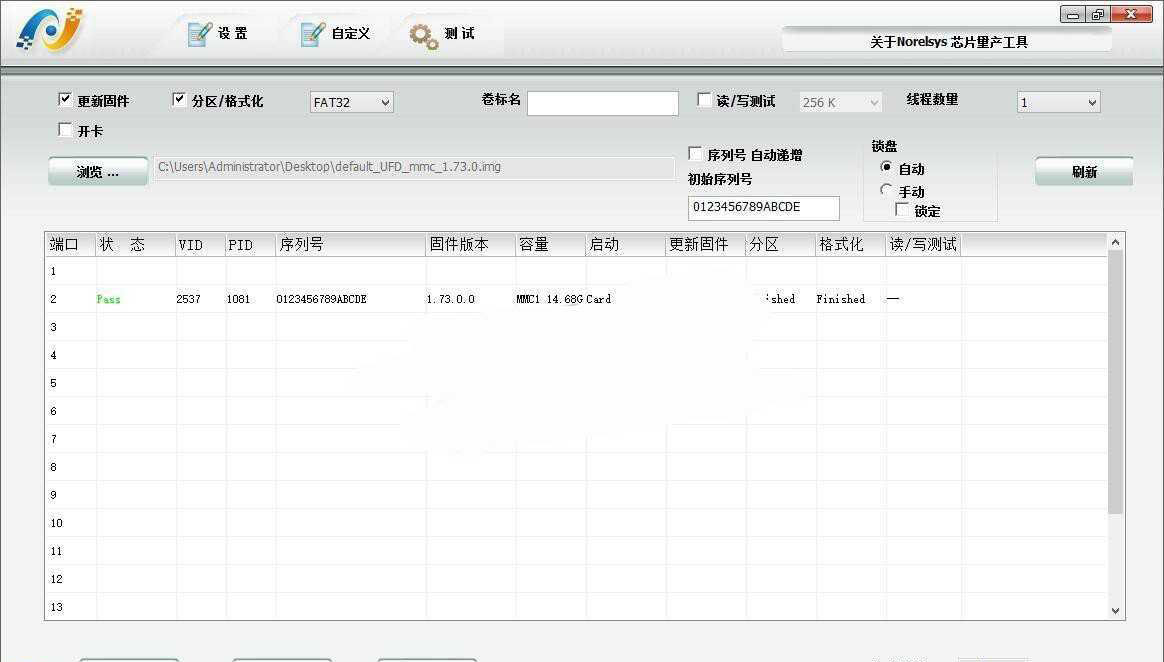

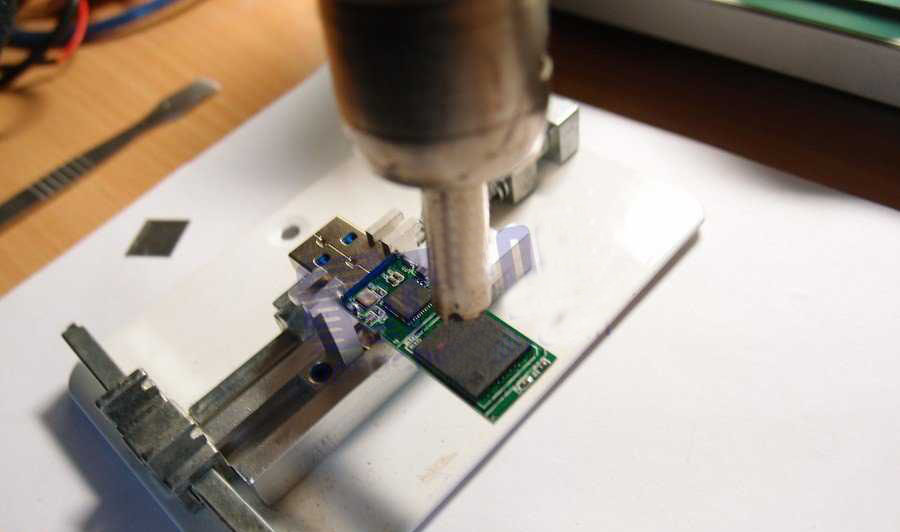

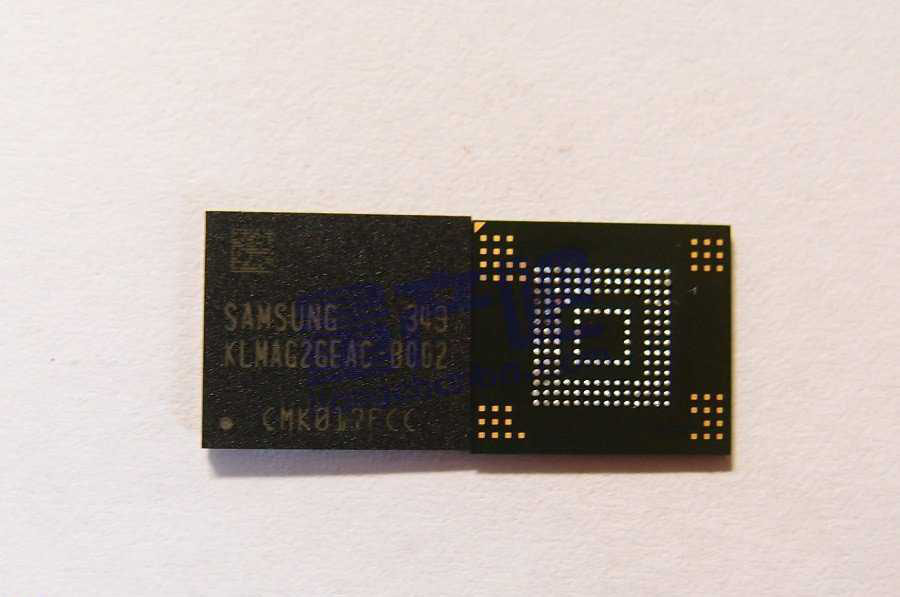

U盤,全稱USB閃存盤,英文名“USB flash disk”。 它是一種使用USB接口的無需物理驅動器的微型高容量移動存儲產品,通過USB接口與電腦連接,實現即插即用。U盤連接到電腦的USB接口后,U盤的資料可與電腦交換。而之后生產的類似技術的設備由于朗科已進行專利注冊,而不能再稱之為“優盤”,而改稱“U盤”。后來,U盤這個稱呼因其簡單易記而因而廣為人知,是移動存儲設備之一。現在市面上出現了許多支持多種端口的U盤,即三通U盤(USB電腦端口、iOS蘋果接口、安卓接口)。 自己如何動手制作超高速U盤?有些小伙伴動手能力強。條件又允許的情況下,他們喜歡自己購買配件進行組裝,特別是自己動手制作超高速u盤,完全可以按照自己喜歡的樣子來設計,所以今天快啟動小編為大家分享自己如何動手制作超高速U盤圖文教程,一起來看看吧。 1、先上作案工具,基本工具就是電烙鐵、熱風槍、夾具、焊錫絲、有鉛錫膏、助焊劑、植球網、放大鏡、鑷子這些了。 2、下圖就是EMMC芯片了,型號為klmag2geac b002,BGA153封裝,網上沒找到數據手冊,不過應該是emmc4.5版本的芯片,焊盤直徑0.3mm,非常小。 3、使用的主控是NS1081,USB3.0接口,讀寫的極限大概是160MB/s和140MB/s,所以,有時候使用emmc5.0芯片NS1081并不能完全發揮其性能。 4、準備焊接第一片芯片了,芯片雖然是從某些工廠次品主板中拆下來的,但emmc芯片基本是全新的,拆機片按理來說需要重新植球才能再次焊接。然而我的 NS1081這個板子出廠時已經植好球了,所以芯片可以不用植球就可以直接焊接上去了,我直接涂上助焊劑,芯片對好位之后就可以焊接了。 5、焊接過程中很簡單,熱風槍溫度350℃左右,NS1081板子上面的錫球是有鉛的,所以很快就化錫了,判斷焊接可以了的方法是:用鑷子輕輕推一些芯 片,如果芯片移位后有恢復到原來的位置,就說明焊接好了,原理應該是焊錫的張力使芯片回位的吧……。對了,NS1081如果只焊接一片芯片的話,在主控板 正面或者反面焊接都是可以的。 6、第一片焊好了,等待冷卻后,插上電腦試一試吧,看看能不能識別。 7、接下來就是量產的過程了,很簡單首先打開量產工具,選擇瀏覽選擇固件,其實量產就是更新固件,過程十幾秒就搞定了,比普通U盤的量產容易得多。量產工具是NS1066/NS1068/NS1081主控芯片量產工具v1.3.42。 8、然后插上NS1081,量產工具的識別如下圖,此時并不會檢測到芯片的容量和芯片是否存在,也就是說,這一步并不能判斷芯片的好壞的。 9、點擊執行全部,開始量產過程,如果芯片是好的話(前提是焊接沒有出錯),量產過程非常快,完成后就像下面一樣,該有的信息都有了。 10、OK,量產完成了。第一片沒問題了,接下來第二片,這一片焊接過程和上述的一樣,很快便完成,再次量產成功便可以投入使用了。 如此,自己如何動手制作超高速U盤圖文教程就為大家分享結束了,對于一些動手能力比較好的小伙伴來說,自己動手制作超高速U盤 是一件非常有意義的事兒,方法也很簡單,大家跟著教程一起操作吧,希望對大家有幫助哦。 U盤最大的優點就是:小巧便于攜帶、存儲容量大、價格便宜、性能可靠。 |
