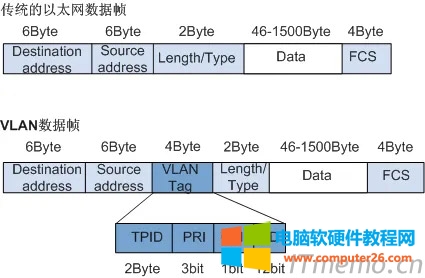

vlan幀結構圖，下面就收集分享給各位，并附帶VLAN數據幀標簽各字段含義。

VLAN數據幀標簽各字段含義

TPID：Tag Protocol Identifier（標簽協議標識符），長度：2Byte，表示數據幀類型。表示幀類型，取值為0x8100時表示IEEE 802.1Q的VLAN數據幀。如果不支持802.1Q的設備收到這樣的幀，會將其丟棄。各設備廠商可以自定義該字段的值。當鄰居設備將TPID值配置為非0x8100時，為了能夠識別這樣的報文，實現互通，必須在本設備上修改TPID值，確保和鄰居設備的TPID值配置一致。

PRI：Priority，長度：3bit，表示數據幀的802.1p優先級。取值范圍為0～7，值越大優先級越高。當網絡阻塞時，交換機優先發送優先級高的數據幀。

CFI：Canonical Format Indicator（標準格式指示位），長度：1bit，表示MAC地址在不同的傳輸介質中是否以標準格式進行封裝，用于兼容以太網和令牌環網。
CFI取值為0表示MAC地址以標準格式進行封裝，為1表示以非標準格式封裝。在以太網中，CFI的值為0。

VID：VLAN ID，長度：12bit，表示該數據幀所屬VLAN的編號。VLAN ID取值范圍是0～4095。由于0和4095為協議保留取值，所以VLAN ID的有效取值范圍是1～4094。

交換機利用VLAN標簽中的VID來識別數據幀所屬的VLAN，廣播幀只在同一VLAN內轉發，這就將廣播域限制在一個VLAN內。

常用設備收發數據幀的VLAN標簽情況：

在一個VLAN交換網絡中，以太網幀主要有以下兩種形式：

有標記幀（Tagged幀）：加入了4字節VLAN標簽的幀。

無標記幀（Untagged幀）：原始的、未加入4字節VLAN標簽的幀。

常用設備中：

用戶主機、服務器、Hub、傻瓜交換機只能收發Untagged幀。

交換機、路由器和AC既能收發Tagged幀，也能收發Untagged幀。

語音終端、AP等設備可以同時收發一個Tagged幀和一個Untagged幀。

為了提高處理效率，交換機內部處理的數據幀一律都是Tagged幀。
